Помогите разобраться с электрикой!
ratoborecДата: Понедельник, 22.02.2016, 21:20 | Сообщение # 1
Рядовой
Группа: Проверенные
Сообщений: 8
Награды: 0
Статус: Offline

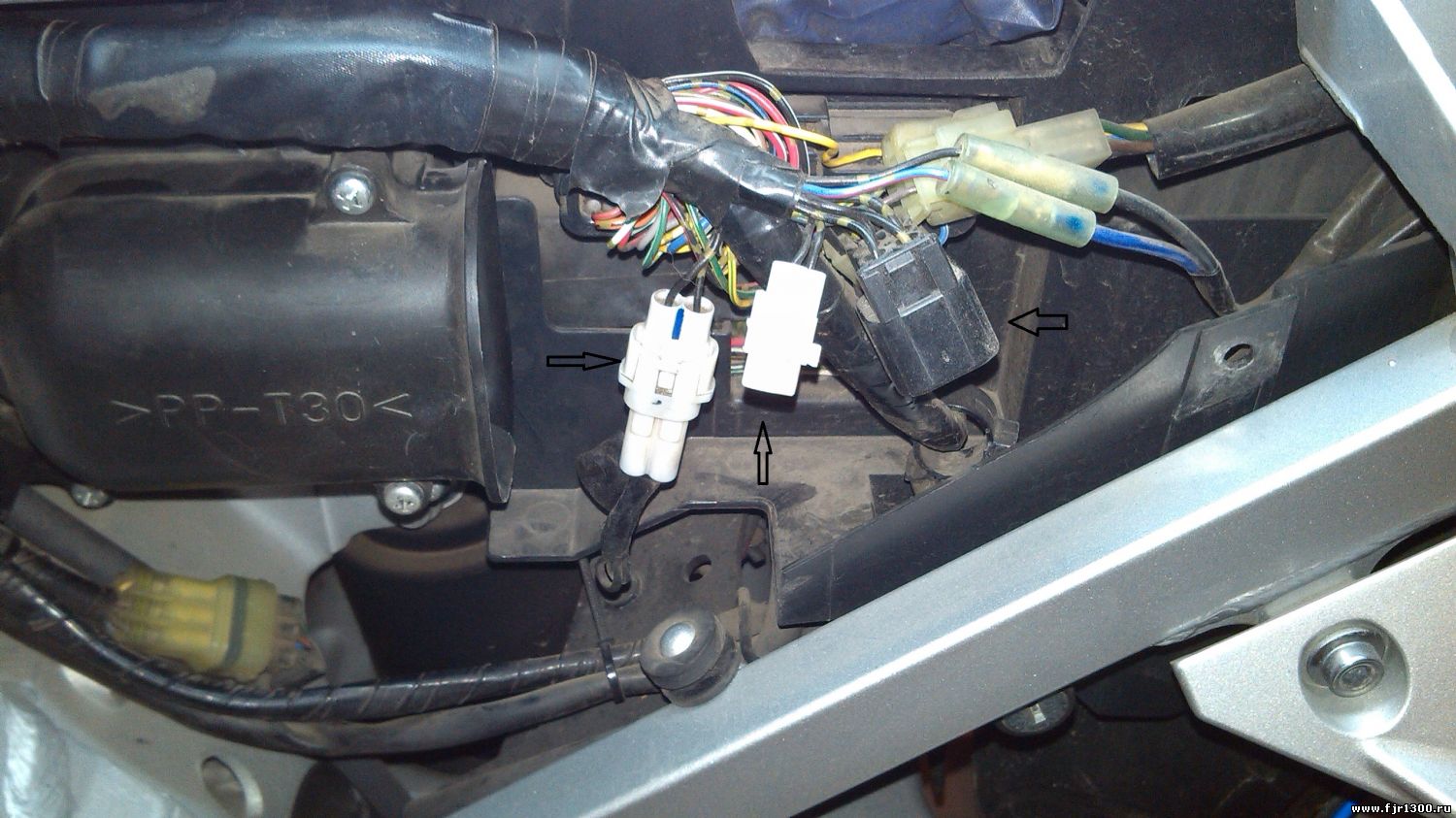

Помогите разобраться! добрался до замены воздушного фильтра и обнаружил три не понятних разъйома, подскажите что должно подключаться в них, может кто скинет электросхему на 2006 год. Буду благодарен! Заранее спасибо.
Прикрепления: 3885725.jpg (148.5 Kb)

FishmanДата: Вторник, 23.02.2016, 04:38 | Сообщение # 2
Генерал-полковник
Группа: Друзья
Сообщений: 952
Награды: 1
Статус: Offline
схема больше 500 кб в сообщение не цепляется.
см на главной в файлах скачать.


Лучше маленький доллар, чем большое спасибо.

Сообщение отредактировал Fishman - Вторник, 23.02.2016, 04:42

электроникДата: Вторник, 23.02.2016, 08:42 | Сообщение # 3
Генералиссимус
Группа: Модераторы
Сообщений: 2709
Награды: 28
Статус: Offline
ratoborec, Какие-то странные фишки,скорее всего для родной сигналки.Судя по телепающейся изоленте,возможен колхоз.На схеме по моему этих фишек нет.Проверь тестером,что там есть,обычно -   масса,+ постоянный,+ зажигания,+ правый поворот,+левый поворот.

МотоГадДата: Вторник, 23.02.2016, 08:42 | Сообщение # 4
Генералиссимус
Группа: Проверенные
Сообщений: 2023
Награды: 22
Статус: Offline
У XJR-а возле СТОП сигнала есть похожие разъёмы, там к ним цепляется штатная сигнализация. Возможно и у FJR-а возле "мозгов" эти разъёмы для этой же цели.

МотоГад NW MG.

Big_14Дата: Вторник, 23.02.2016, 09:11 | Сообщение # 5
Генерал-лейтенант
Группа: Проверенные
Сообщений: 573
Награды: 4
Статус: Offline
ratoborec, а что-то беспокоит в работе электрики мотоцикла?

Ю5'90,М6736'76,XS650Special'79,XJ400N'83,Z750'76,GPZ400'86,ZXR400'89,CB1000'93,GSX1400'01,XV1900'06,FJR1300AS'07,M109R'06,FJR1300A'09 US Black metallic X. Сейчас Honda Pan European'06.

Сообщение отредактировал Big_14 - Вторник, 23.02.2016, 09:17

ratoborecДата: Вторник, 23.02.2016, 15:01 | Сообщение # 6
Рядовой
Группа: Проверенные
Сообщений: 8
Награды: 0
Статус: Offline
Всем спасибо! электрика не беспокоит но непривык чтобы были не понятные моменты в технике.

VS32Дата: Вторник, 23.02.2016, 21:31 | Сообщение # 7
Рядовой
Группа: Проверенные
Сообщений: 5
Награды: 0
Статус: Offline
Всем доброго времени суток!
По окончанию сезона 2015 вдруг при включении зажигания перестала отклоняться стрелка спидометра (относится к системе самодиагностики), далее при движении вроде всё нормально но бывает перестанет работать спидометр, то снова заработает. В чём дело кто сталкивался и как лечить помогите пож.

электроникДата: Вторник, 23.02.2016, 21:51 | Сообщение # 8
Генералиссимус
Группа: Модераторы
Сообщений: 2709
Награды: 28
Статус: Offline
VS32,Когда стрелка лежит,а счётчик работает?

VS32Дата: Вторник, 23.02.2016, 22:08 | Сообщение # 9
Рядовой
Группа: Проверенные
Сообщений: 5
Награды: 0
Статус: Offline
[quote=электроник;40591]VS32,Когда стрелка лежит,а счётчик работает?[/quote]
Уже плохо помню но по моему работал

электроникДата: Вторник, 23.02.2016, 22:14 | Сообщение # 10
Генералиссимус
Группа: Модераторы
Сообщений: 2709
Награды: 28
Статус: Offline
VS32, Если счётчик считает,то снимать щиток,смотреть пайку на шаговом моторчике стрелки.Может Опенкар посмотрит.

FEN59Дата: Вторник, 23.02.2016, 22:19 | Сообщение # 11
Сержант
Группа: Проверенные
Сообщений: 34
Награды: 0
Статус: Offline
здравствуйте друзья-товарищи.прошу помощи знатоков.в прошлом году стал владельцем желанного мотоцикла FJR1300AS,2007г.в,в процессе эксплуатации обнаружил,что не работает подогрев ручек,он заводской,в стоке.в любом положении "реостата" никаких намеков на обогрев.дайте совет,что может быть,с чего начать искать проблему?заранее благодарен

VS32Дата: Вторник, 23.02.2016, 22:24 | Сообщение # 12
Рядовой
Группа: Проверенные
Сообщений: 5
Награды: 0
Статус: Offline
[quote=электроник;40597]VS32, Если счётчик считает,то снимать щиток,смотреть пайки шаговом моторчике стрелки.Может Опенкар посмотрит.[/quote]
Спасибо я собирался снимать щиток но теперь пожалуй и вскрою его проверю что там могло случиться...
Дело в том, что в 2012г. после аварии мой щиток был повреждён и пришлось покупать другой. Другой пришел в милях и мне пришлось их перепаивать. Хотя всё сделал красиво но возможно какой-то косячёк и закрался...

VS32Дата: Вторник, 23.02.2016, 22:31 | Сообщение # 13
Рядовой
Группа: Проверенные
Сообщений: 5
Награды: 0
Статус: Offline
[quote=FEN59;40598]здравствуйте друзья-товарищи.прошу помощи знатоков.в прошлом году стал владельцем желанного мотоцикла FJR1300AS,2007г.в,в процессе эксплуатации обнаружил,что не работает подогрев ручек,он заводской,в стоке.в любом положении "реостата" никаких намеков на обогрев.дайте совет,что может быть,с чего начать искать проблему?заранее благодарен[/quote]
Посмотрите предохранители

FEN59Дата: Вторник, 23.02.2016, 22:39 | Сообщение # 14
Сержант
Группа: Проверенные
Сообщений: 34
Награды: 0
Статус: Offline
VS32,предохранители все целые

электроникДата: Вторник, 23.02.2016, 22:53 | Сообщение # 15
Генералиссимус
Группа: Модераторы
Сообщений: 2709
Награды: 28
Статус: Offline
FEN59, Предохранитель общий с сигналом,стеклом и много ещё чем.Снимаем регулятор подогрева вместе с чёрной пластмасской,меряем напругу на проводах регулятора.При заведённом моторе,регулятор на полную,минус тестера на массу,плюсом тестера на красно/чёрн. 0.5-5 В,на чёрном около 0,на зел/бел,зел,гол около 0-0,7В.Если на кр/чёрн нет напруги вообще,прозванивать ручки.Разъёмы чёрные тонкие между левой фарой и прикуривателем бардачка,включение последовательное,одна ручка сдохла,обе отрубились.Вообще почитать тему Ручки с подогревом.Искать поиском на главной.
