Форум » Мотоцикл FJR1300 » Технические вопросы, обслуживание и ремонт » фара и подъёмный механизм стекла (электроника чудит)
фара и подъёмный механизм стекла
электроникДата: Среда, 15.03.2017, 17:43 | Сообщение # 16
Генералиссимус
Группа: Модераторы
Сообщений: 2230
Награды: 21
Статус: Offline
shabash, Заизолировать именно ту сборку что отмечена.КЗ не связанно с массой.Реле включения света на подрамнике аккума,ниже плюсовой клеммы,на фото в  3-м сообщении ты сфотал его разъём,это реле включается про запущеном двигле и подаёт + на реле преключения света(выше фары) и + на питание регулятора подогрева ручек,зел/гол провод.Переключи на дальний,запусти мотор,сгорает предохр.?Если да, смотри замыкание на массу зелено/голубого провода,если нет,зеленого.

shabashДата: Четверг, 16.03.2017, 09:53 | Сообщение # 17
Полковник
Группа: Проверенные
Сообщений: 163
Награды: 0
Статус: Offline
спасибо выходные буду проверять.

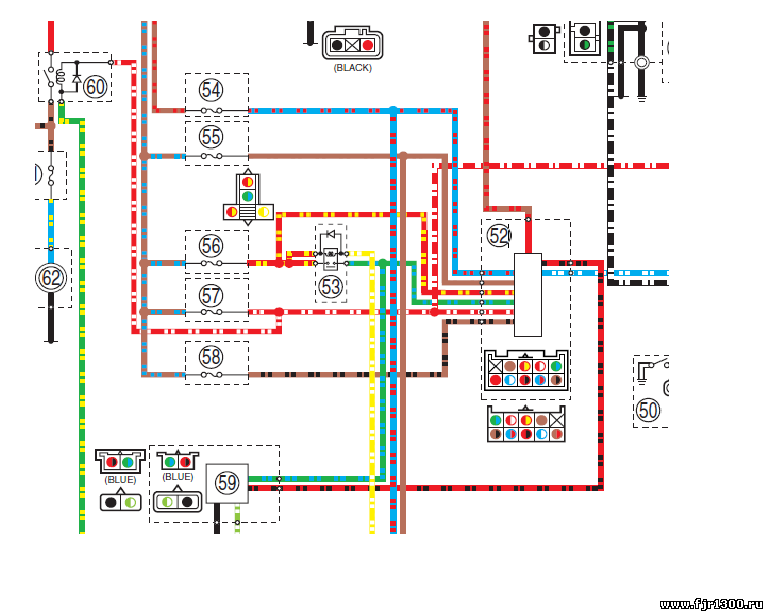

еще вопрос на электро схеме что это и где
52.Coupler 5 (wire harness–front cowling wire harness) 52.Комплект 5 (жгут проводов спереди
Обмоточная проводка)
Прикрепления: 5489881.png(62Kb)

электроникДата: Четверг, 16.03.2017, 20:50 | Сообщение # 18
Генералиссимус
Группа: Модераторы
Сообщений: 2230
Награды: 21
Статус: Offline
shabash,  52 это разъём,находится около реле включения света,т.е. правее правой фары,на подрамнике аккума.

shabashДата: Пятница, 17.03.2017, 11:45 | Сообщение # 19
Полковник
Группа: Проверенные
Сообщений: 163
Награды: 0
Статус: Offline

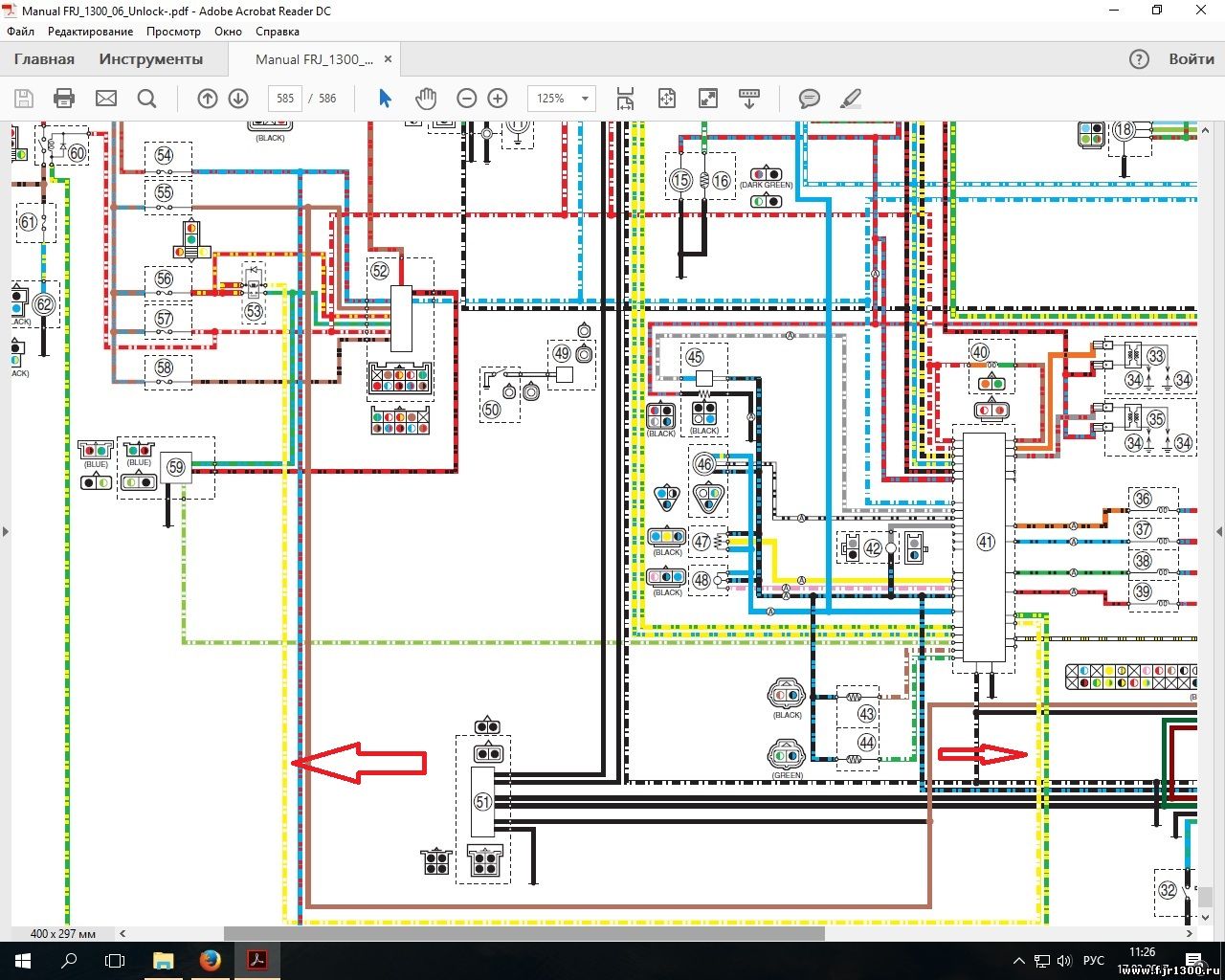

электроник,  подскажи а с блока управления двигателя №41 сигнал на включение фары реле №53 идет по желтому проводу.
Прикрепления: 7612891.jpg(255Kb)

электроникДата: Пятница, 17.03.2017, 15:34 | Сообщение # 20
Генералиссимус
Группа: Модераторы
Сообщений: 2230
Награды: 21
Статус: Offline
shabash, Да,но не жёлтый,а жёлто- белый.

ДмитрийДата: Пятница, 17.03.2017, 16:56 | Сообщение # 21
Генералиссимус
Группа: Проверенные
Сообщений: 1556
Награды: 9
Статус: Offline
shabash, ведь ты не знал когда обжимал сборки, что рядом одна "масса", а вторая от инжектора? Мог ведь перепутать провода, по фото кажется, что к левой сборке тоже идёт полосатый провод, хотя это может просто блик. К фаре и стеклоподъёмнику это никакого отношения не имеет. Но всё-же, обжал ты на "троечку", провода не выпадают? К тому-же медь люминием... Окислится! Лучше всего пропаять, причём паяла должен быть не менее 60 Вт, 40 такую скрутку не прогреет, проверено.

shabashДата: Четверг, 23.03.2017, 09:52 | Сообщение # 22
Полковник
Группа: Проверенные
Сообщений: 163
Награды: 0
Статус: Offline
Дмитрий, фотки эти не мои это мне электроник, их прислал для образца
а так если по делу то нашел КЗ. вернее провод на котором сидит КЗ.  конкретно место где замыкало не стал искать.
провод идущий на штатный подогрев руля.


вопрос по схеме подъёма стекла от "Электроника"
в родной фишке используется 6 проводов по схеме используется 5 проводов.
как подключить лампу нейтрали на приборке.
за что отвечает "коричневый с красной полоской" провод.


Сообщение отредактировал shabash - Четверг, 23.03.2017, 10:20

электроникДата: Пятница, 24.03.2017, 12:21 | Сообщение # 23
Генералиссимус
Группа: Модераторы
Сообщений: 2230
Награды: 21
Статус: Offline
shabash, Светло-голубой провод,питание лампы нейтрали,соединить с коричневым(зажигание).

shabashДата: Пятница, 24.03.2017, 15:11 | Сообщение # 24
Полковник
Группа: Проверенные
Сообщений: 163
Награды: 0
Статус: Offline
Цитата электроник ()
shabash, Светло-голубой провод,питание лампы нейтрали,соединить с коричневым(зажигание).
спасибо!
а тот что на фото "коричневый с красной полоской" не известный солдат?

электроникДата: Пятница, 24.03.2017, 15:46 | Сообщение # 25
Генералиссимус
Группа: Модераторы
Сообщений: 2230
Награды: 21
Статус: Offline
shabash,Я тебе пишу о цветах проводов в проводке мота,а не от фишки к стеклоподъёмнику.Соедини фишки,и увидишь какой провод,с каким проводом соединяется этой фишкой.По моему кор/кр и соединяется с голубым.Т.е. поставь перемычку между кор/кр и кор.

shabashДата: Понедельник, 27.03.2017, 09:20 | Сообщение # 26
Полковник
Группа: Проверенные
Сообщений: 163
Награды: 0
Статус: Offline
где то косяк в проводке не могу понять в чем дело если есть мысли поделитесь...

собрал схему как нарисовал уважаемый электроник,  подключил включил зажигание подъемник заработал микрики свое дело делают, думаю все6 счастье можно собирать, но не тут то было запустил двигатель жму на кнопку подъемник пополз вниз все ок,  жму на кнопку вверх, и все сдохло, не вниз не вверх больше не работает.

собрал схему без микриков просто на реле. Подключил включил зажигание подъемник вверх вниз ездит, запустил двигатель все ездит.

как понимаю выходят КТ 315... почему???

электроникДата: Понедельник, 27.03.2017, 09:29 | Сообщение # 27
Генералиссимус
Группа: Модераторы
Сообщений: 2230
Награды: 21
Статус: Offline
shabash, Ошибок в монтаже нет?Схема рабочая.Диоды паралельно обмоткам реле поставил?Они защищают транзисторы от самоидукции обмоток реле.Можно поставить транзисторы помощней,типа КТ972.

shabashДата: Понедельник, 27.03.2017, 10:19 | Сообщение # 28
Полковник
Группа: Проверенные
Сообщений: 163
Награды: 0
Статус: Offline
ошибок в монтаже нету. попробую КТ972.
электроник, подскажи на управляющих проводах (голубой и зеленый) минус висит. это мне для общего развития не силен в электронике.

ДмитрийДата: Понедельник, 27.03.2017, 13:15 | Сообщение # 29
Генералиссимус
Группа: Проверенные
Сообщений: 1556
Награды: 9
Статус: Offline
У меня всё работает на кт315 без диодов, как нарисовал ув. Электроник. Рома, ты попал! Теперь будешь Уважаемый Электроник! smile

электроникДата: Понедельник, 27.03.2017, 15:13 | Сообщение # 30
Генералиссимус
Группа: Модераторы
Сообщений: 2230
Награды: 21
Статус: Offline
shabash, Диоды на схеме нарисованы.На управляющих проводах на обоих минус с клавиши,на базах транзисторов 0 В,транзисторы закрыты.При подъёме-опускании стекла,соответствующий провод отключается от массы,транзистор открывается сопротивлением между базой и зажиганием,включается реле.Концевики включены паралельно кнопке опускания-поднимания стекла,если работает от кнопки ,то и с микриками должно быть всё ОК,
