Форум » Мотоцикл FJR1300 » Технические вопросы, обслуживание и ремонт » катушки зажигания (помогите разобраться)
катушки зажигания
shabashДата: Вторник, 05.04.2016, 14:42 | Сообщение # 1
Полковник
Группа: Проверенные
Сообщений: 217
Награды: 0
Статус: Offline
ребята подскажите какой провод какой катушке подключать. ото смотрю в мануал и вижу фигу.
http://s8.postimg.org/gma7zs0w5/DSC_0234.jpg
http://s28.postimg.org/nm9nzfu99/DSC_0235.jpg
http://s17.postimg.org/gd799f76n/DSC_0236.jpg

превью не получается добавить :-(


Сообщение отредактировал shabash - Вторник, 05.04.2016, 14:48

ТВСДата: Вторник, 05.04.2016, 15:55 | Сообщение # 2
Полковник
Группа: Проверенные
Сообщений: 191
Награды: 0
Статус: Offline
Какую пару на какую  катушку, или какой провод на какой контакт

shabashДата: Вторник, 05.04.2016, 16:23 | Сообщение # 3
Полковник
Группа: Проверенные
Сообщений: 217
Награды: 0
Статус: Offline
Цитата ТВС ()
Какую пару на какую катушку, или какой провод на какой контакт


и так и сяк

ТВСДата: Вторник, 05.04.2016, 17:25 | Сообщение # 4
Полковник
Группа: Проверенные
Сообщений: 191
Награды: 0
Статус: Offline
На фото провода по парам красный кор И красный серый. Красный  всегда + на катушке он отмечен соотв серый и кор минут тоже есть на катушке  (возле контакта)У меня 3 год и катушки стоят раздельно(одна под акумом) У тебя на фото левая катушка у меня там провода кор и красный.

shabashДата: Суббота, 09.04.2016, 22:42 | Сообщение # 5
Полковник
Группа: Проверенные
Сообщений: 217
Награды: 0
Статус: Offline
всем привет! опять прошу помощи!!! вопрос заключаться в электрике есть пару фишек что к ним подключается не могу понять хотя мотоцикл завелся. фото прилагаю.
фишка  под боковой крышкой что к ней подключать ответку не могу найти или она свободная?



фишка  спереди синия очень сильно интересует



также фишки спереди

Прикрепления: 5186785.jpg (76.1 Kb) · 9571423.jpg (125.5 Kb) · 1129493.jpg (123.6 Kb) · 8907310.jpg (124.1 Kb) · 7809036.jpg (81.5 Kb)

shabashДата: Суббота, 09.04.2016, 22:45 | Сообщение # 6
Полковник
Группа: Проверенные
Сообщений: 217
Награды: 0
Статус: Offline
продолжение
такая же фишка  с другой стороны также пустая

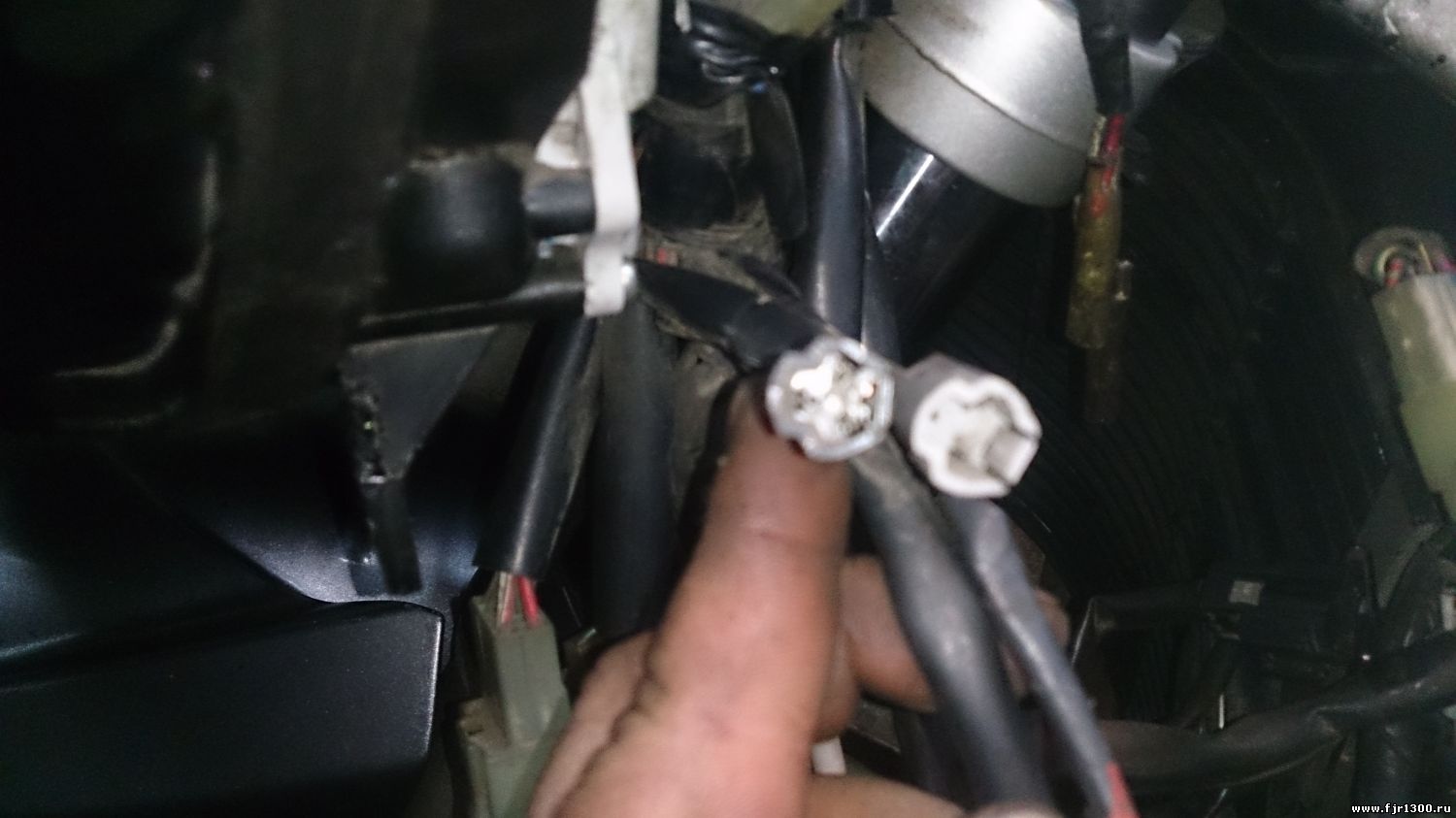

и вот еще две
мотоцикл 2006 года ген3
Прикрепления: 7186473.jpg (96.5 Kb) · 9373699.jpg (69.1 Kb) · 6676049.jpg (75.7 Kb) · 1059583.jpg (73.8 Kb)


Сообщение отредактировал shabash - Суббота, 09.04.2016, 22:47

МотоГадДата: Воскресенье, 10.04.2016, 00:46 | Сообщение # 7
Генералиссимус
Группа: Проверенные
Сообщений: 2023
Награды: 22
Статус: Offline
Не обращай на эти пустые фишки внимания. В американской версии в поворотниках габариты горят, в европе наши мотоциклы активно использует полиция, и им нужно к чему то подключать свои приблуды, ямаха может поставить в комплектацию ещё и штатную сигнализацию, а проводка одна на всех.))

МотоГад NW MG.

Сообщение отредактировал МотоГад - Воскресенье, 10.04.2016, 00:47

shabashДата: Воскресенье, 10.04.2016, 10:54 | Сообщение # 8
Полковник
Группа: Проверенные
Сообщений: 217
Награды: 0
Статус: Offline
спасибо! в принципе так и думал что проводка одна на все.

raider1300Дата: Воскресенье, 10.04.2016, 13:34 | Сообщение # 9
Генералиссимус
Группа: Проверенные
Сообщений: 2026
Награды: 15
Статус: Offline
shabash, Белый длиный двух контактный-питание ручек, он сейчас заглушен.Синий-управление контроллером.Треугольные. белый и чёрный-питание на ручки. Остальные -ЭЛЕКТРОНИК энает.

Мотоцикл это не хобби-это диагноз.
Владимир-MAGNUM


Сообщение отредактировал raider1300 - Воскресенье, 10.04.2016, 19:43
