Три фишки в хвосте, и стеклоподъемник
|
|
| Дмитрий | Дата: Понедельник, 11.01.2016, 11:15 | Сообщение # 31 |
 Генералиссимус
Группа: Проверенные
Сообщений: 2230
Статус: Offline
| fiksa, я пытался установить автоматику, что-бы стекло само поднималось и опускалось в зависимости от скорости. Уверен, что всё сделал правильно, виновата сама автоматика, по некоторым признакам она уже побывала у кого-то в руках. Сейчас воюю с ебеем.
|
| |
| |
| Дмитрий | Дата: Среда, 13.01.2016, 16:32 | Сообщение # 32 |
|
Генералиссимус
Группа: Проверенные
Сообщений: 2230
Статус: Offline
| электроник, Рома, ещё раз спасибо! Всё работает! С меня литр коньяка.
|
| |
| |
| электроник | Дата: Среда, 13.01.2016, 16:44 | Сообщение # 33 |
 Генералиссимус
Группа: Модераторы
Сообщений: 2707
Статус: Offline
| Дмитрий, Молодец!Руки из нужного места!
|
| |
| |
| Fedot | Дата: Среда, 01.06.2016, 23:43 | Сообщение # 34 |
 Лейтенант
Группа: Проверенные
Сообщений: 51
Статус: Offline
| Прошу прощения,где то было,не могу найти,появилась проблема,периодически перестает работать стеклоподьемник,при выключении зажигания стекло не опускается,и горит лампа нейтрали.Выхожу из магазина - стекло опущено,все работает как надо.Вопрос к Роману Электронику - куда смотреть?
|
| |
| |
| alex_29 | Дата: Вторник, 09.01.2018, 13:05 | Сообщение # 35 |
|
Рядовой
Группа: Проверенные
Сообщений: 15
Статус: Offline

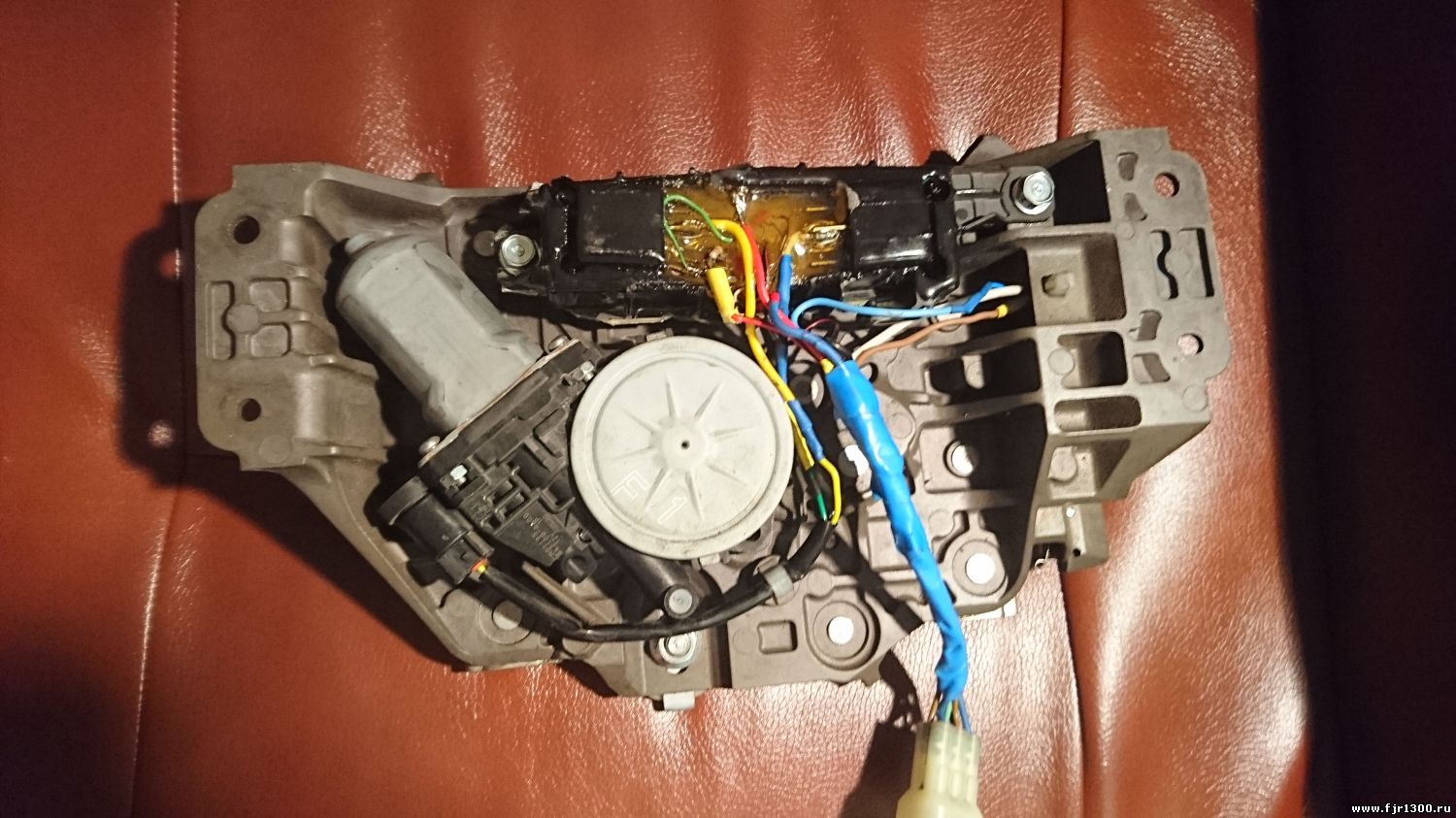

| Всем доброго дня! Оживлю тему. У меня мот 2004 года. Автоопускание стекла не функционировало. После первой помывки керхером, вдруг заработало, но через раз. Потом опять перестало работать. Пока не сезон, решил разобрать блок управления стеклом. В итоге у него внутри стоит два реле (одно двухобмоточное NAIS 512 - управление мотором стеклоподъемника, назовем его реле №1 и одно NAIS 112 обычное - я так понял, оно отвечает за автоопускание стекла при выключении зажигания, реле №2.), диод и самовосстанавливающийся предохранитель, ну и два концевых выключателя с перекидными контактами. Из схемы понял, что перемычка которую убирают для отключения функции автоопускания стекла все убирают, разъединяет питание обмотки реле 2. В моем случае был обрыв обмотки этого реле. Решиль эти релюшки заменить заведомо исправными и заодно заменил самовосстанавливающийся предохранитель на флажковый выносной. Но функция автоопускания так и не заработала. Вечером выложу фотографии внутренностей блока и фото печатной платы с двух сторон.
|
| |
| |
| greywolfe | Дата: Четверг, 11.01.2018, 00:12 | Сообщение # 36 |
 Лейтенант
Группа: Проверенные
Сообщений: 54
Статус: Offline
| у меня та же проблема. после дождя работает день-два, потом перестаёт. видимо где то высыхает вода и пропадает + или -. надо разбираться, а времени нет
дорогу осилит идущий
|
| |
| |
| alex_29 | Дата: Четверг, 11.01.2018, 11:48 | Сообщение # 37 |
|
Рядовой
Группа: Проверенные
Сообщений: 15
Статус: Offline
| и проблема эта, мне кажется не в самом блоке управления стеклоподъемником.
|
| |
| |
| alex_29 | Дата: Четверг, 11.01.2018, 12:05 | Сообщение # 38 |
|
Рядовой
Группа: Проверенные
Сообщений: 15
Статус: Offline
| Как вставлять картинки в сообщение? а то я обещал выложить фото платы с двух сторон, а не могу.
|
| |
| |
| alex_29 | Дата: Четверг, 11.01.2018, 12:47 | Сообщение # 39 |
|
Рядовой
Группа: Проверенные
Сообщений: 15
Статус: Offline
| https://cloud.mail.ru/public/CKxd/B8uskXS2j https://cloud.mail.ru/public/6wWH/dQ996CmEa https://cloud.mail.ru/public/5JNK/yh6tSNSCh вот ссылки на фото внутренностей блока стеклоподъемника. Еще по плате нарисовал схему этого блока https://cloud.mail.ru/public/ERFX/oa5QUoCKP
|
| |
| |
| alex_29 | Дата: Четверг, 11.01.2018, 14:14 | Сообщение # 40 |
|
Рядовой
Группа: Проверенные
Сообщений: 15
Статус: Offline
| Непонятен еще момент, при каких условиях должно срабатывать автоопускание стекла по мимо включённой нейтрали, надо ли откидывать боковую подножку, в каком положении должен быть выключатель двигателя (который на правой рукоятке руля).
Исходя из схемы в сервисном мануале, задействовано реле, которое стоит под водительским сиденьем 5PW-81950-00. На схеме обозначено, что провод с лампы нейтрали идет через диод в этом реле на концевик нейтрали, но, когда я отключил это реле и попробовал включить передачу, у меня щелкало реле за приборкой первое слева по ходу движения. Лампа естественно не горела при включеной нетрали. В схеме указано, что провод с концевика сразу идет на реле под сиденьем, получается схема не соответствует действительности. Кстати, у меня мот японец, может они для себя другой вариант проводки разработали?
|
| |
| |
| alex_29 | Дата: Четверг, 11.01.2018, 15:38 | Сообщение # 41 |
|
Рядовой
Группа: Проверенные
Сообщений: 15
Статус: Offline
| Со схемой разобрался, в корректировке мануала 2004 года есть схема, где соответствует количество проводов, подключенных к реле под сиденьем. И там как раз обозначен провод с концевика нейтрали на блок вспомогательных реле
|
| |
| |
| greywolfe | Дата: Пятница, 12.01.2018, 00:00 | Сообщение # 42 |
|
Лейтенант
Группа: Проверенные
Сообщений: 54
Статус: Offline
| Цитата alex_29 (  ) в корректировке мануала 2004 года есть схема
дорогу осилит идущий
|
| |
| |
| greywolfe | Дата: Пятница, 12.01.2018, 00:02 | Сообщение # 43 |
|
Лейтенант
Группа: Проверенные
Сообщений: 54
Статус: Offline
| Цитата alex_29 ( ) при каких условиях должно срабатывать автоопускание стекла по мимо включённой нейтрали
дорогу осилит идущий
|
| |
| |
| alex_29 | Дата: Пятница, 12.01.2018, 00:23 | Сообщение # 44 |
|
Рядовой
Группа: Проверенные
Сообщений: 15
Статус: Offline
| [quote=greywolfe;57205]а картиночку получится выложить?[/quote] https://cloud.mail.ru/public/GLeJ/AMVxTYkio вот, страница 43 без АБС, 44 с АБС. Вроде я его скачивал на этом сайте, но не уверен. Сегодня вскрыл реле 5PW-81950-00, проверю его, а дальше не знаю куда копать. Жгуты и разъемы все проверять.
|
| |
| |
| greywolfe | Дата: Суббота, 13.01.2018, 23:27 | Сообщение # 45 |
|
Лейтенант
Группа: Проверенные
Сообщений: 54
Статус: Offline
| надо на исправном моте проверить, на каких пинах +, а на каких масса появляется при выключении. я думаю этот путь может дать результат. осталось дело за малым - найти здорового пациента
дорогу осилит идущий
|
| |
| |
