Форум » Мотоцикл FJR1300 » Тюнинг » Ci-bi рация (Установка рации на мотоцикл.)
Ci-bi рация
ДмитрийДата: Понедельник, 23.02.2015, 14:03 | Сообщение # 31
Генералиссимус
Группа: Проверенные
Сообщений: 1932
Награды: 13
Статус: Offline
электроник, Ром, когда встаёт кофр остаётся место только чтобы ключ всунуть....

OpencarДата: Понедельник, 23.02.2015, 14:10 | Сообщение # 32
Генерал-полковник
Группа: Администраторы
Сообщений: 1125
Награды: 12
Статус: Offline
Дмитрий, Дим, мот  после апгрейда стал похож на звездолет, только летит низенько- низенько..., но быстро. smile
Надо еще моторику набить для палец, что бы при движении успевать попадать в нужную кнопку, а  то можно нажать на катапульту, случайно..... smile и ищи тебя в степи.... или за это рычаг будет какой-то отвечать?! smile


Мечтаю руками рвать бетон, а могу только асфальт:(

ДмитрийДата: Понедельник, 23.02.2015, 14:22 | Сообщение # 33
Генералиссимус
Группа: Проверенные
Сообщений: 1932
Награды: 13
Статус: Offline
Opencarbiggrin

электроникДата: Понедельник, 23.02.2015, 21:35 | Сообщение # 34
Генералиссимус
Группа: Модераторы
Сообщений: 2501
Награды: 25
Статус: Offline
Дмитрий, В любом случае,такая антенна лучше резинки 25 см длинной на портативном радио.Знал людей которые пользовались портативкой,висящей на бачной сумке(радиус 500 м,и были довольны.

mmx133Дата: Вторник, 24.02.2015, 22:08 | Сообщение # 35
Лейтенант
Группа: Проверенные
Сообщений: 53
Награды: 1
Статус: Offline
Поддержу кружок очумелых ручек. Сразу предупрежу что то что я делаю никакой логике и обоснованию не подлежат, делается ради прикола.

Пока не получил некоторые части конструктора мучаю мегаджет.
Что сделано
1. Слегка по бобровски перепилен мегаджет - фильтр, диод на входе, стабилитрон и резистор на входе ptt.
2. Традиционно на корпусе станции заменен разъем на микрофонный 8 пин.
3. Для связи станции и панели управления взял 10 жильный экранированный кабель. В принципе хватило бы и 7ми но какой был.
4. К станции сделан внешний блочек с реле и хвостами питания. Станция запитывается только при включении отдельного тумблера. Это необходимо при снятии панели управления - станцию не надо запитывать - она дуреет.
5. Место для станции выбрано в самом хвосте, ложится отлично и фиксируется штатным резиновым ремнем.
6. Питание - плюс от батареи отдельной линией. минус на ближайший болт подрамника.

Собственно панель. Изначально я надеялся использовать родную но потом отказался - почти нереально загерметизировать, плюс крайне мелкие кнопки.
Итого:
1. Корпус выкинут, осталось только стекло, для нее на 3D принтере напечатан новый корпус под мои нужды. Кроме корпуса напечатана новая ручка для энкодера большего размера. Выход энкодера сделан "лабиринтом", может поставлю о-ринг или просто набью немного густой смазки.
2. С платы выпилено гнездо тангенты как ненужное
3. С платы спаян енкодер и перепаян на маленькую плату на удлинителе
4. К кнопкам управления подпаяны концы тумблеров
5. К корпусу припаян 10 пиновый разъем
6. Сделана пластина с креплением на бачок сцепления

Немного светописи

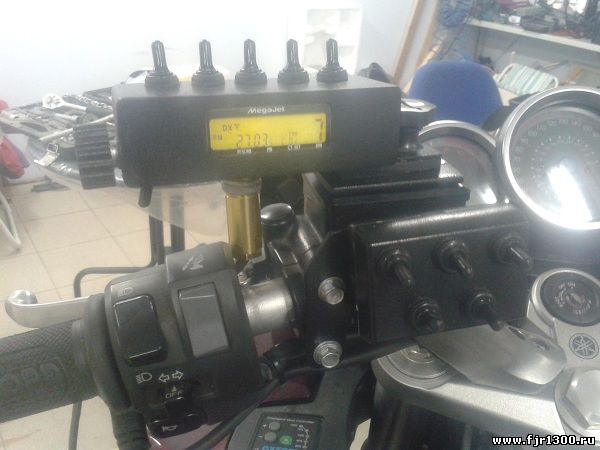

Вид спереди - слева энкодер, сверху 5 герметичных тумблеров - кнопки управления.
тумблер снизу - PTT.

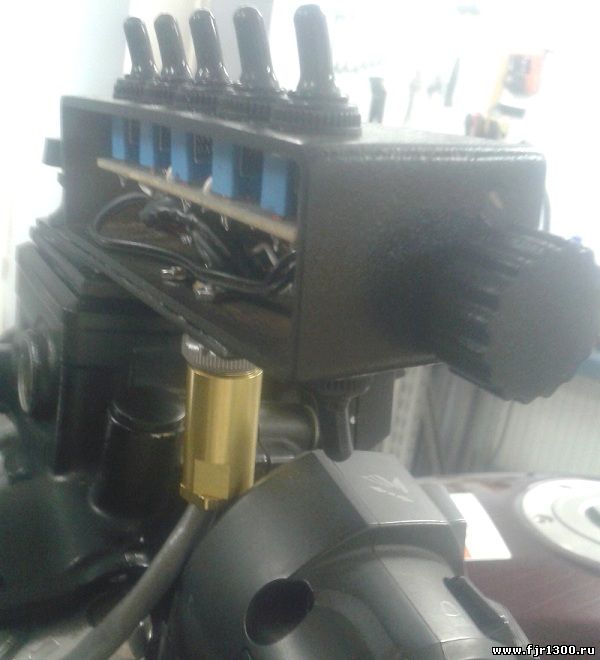

Вид сзади пока без крышки


На разъеме у станции не подключены контакты spk, mic, ptt - они буду подключаться в SR10. Контакты от тумблера PTT в панели идут полностью независимо и будут подключаться ко входу PTT SR10.

Дополнительный блок управления ниже я добавил под всякие нужды, конкретно на нем
Верхний ряд:
1. переключатель противотомуанок - вкл. с ближник, вкл. с дальним, выкл.
2. выключатель CB рации
3. выключатель автоматического убирания стекла - можно выбирать как больше нравится
Нижний ряд:
1. выключатель круиз-контроля (еще не поставил его)
2. тумблер для открывания ворот гаража
Прикрепления: 4392461.jpg(84.7 Kb) · 9914050.jpg(90.3 Kb)

ДмитрийДата: Среда, 25.02.2015, 09:03 | Сообщение # 36
Генералиссимус
Группа: Проверенные
Сообщений: 1932
Награды: 13
Статус: Offline
mmx133, а как решил с гарнитурой в шлеме? Антенну где поставил?

mmx133Дата: Среда, 25.02.2015, 10:08 | Сообщение # 37
Лейтенант
Группа: Проверенные
Сообщений: 53
Награды: 1
Статус: Offline
Дмитрий, гарнитура у меня блютусная. Я ставлю модуль от сены SR10 который управляет станцией и передает от нее и к ней звук по блютусу. Кроме того в нем есть второй вход, в который я подключу навигатор. Итого на одну гарнитуру у меня вешается - cb, навик, телефон, интерком с пассажиром или в группе, и никаких проводов :). Дополню когда получу наконец посылку.

Антенну еще не поставил, буду крепить на багажник по типу твоего, только может получится ближе к основанию разместить, надо под конкретный кофр примерять.

электроникДата: Четверг, 26.02.2015, 12:08 | Сообщение # 38
Генералиссимус
Группа: Модераторы
Сообщений: 2501
Награды: 25
Статус: Offline

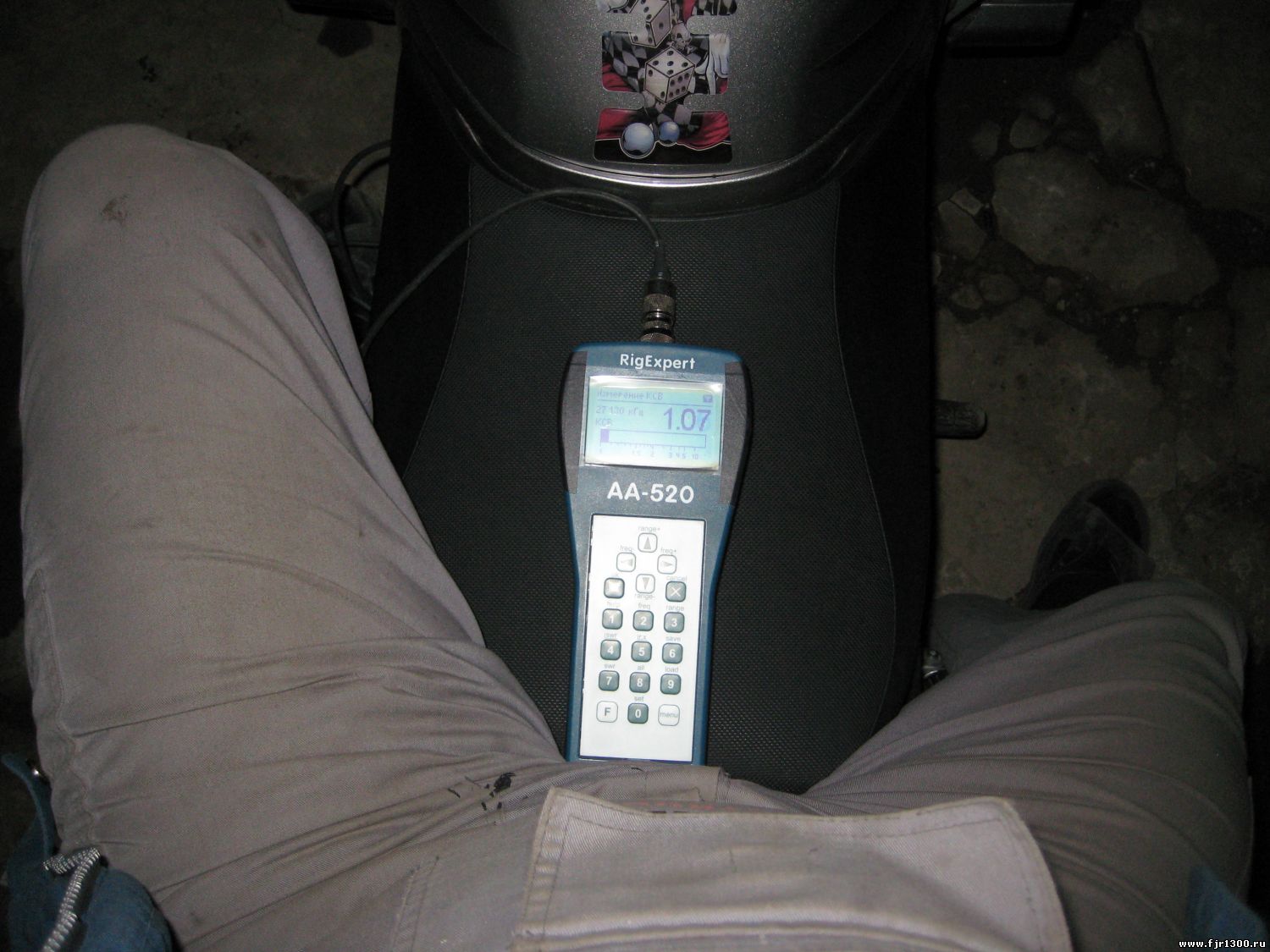

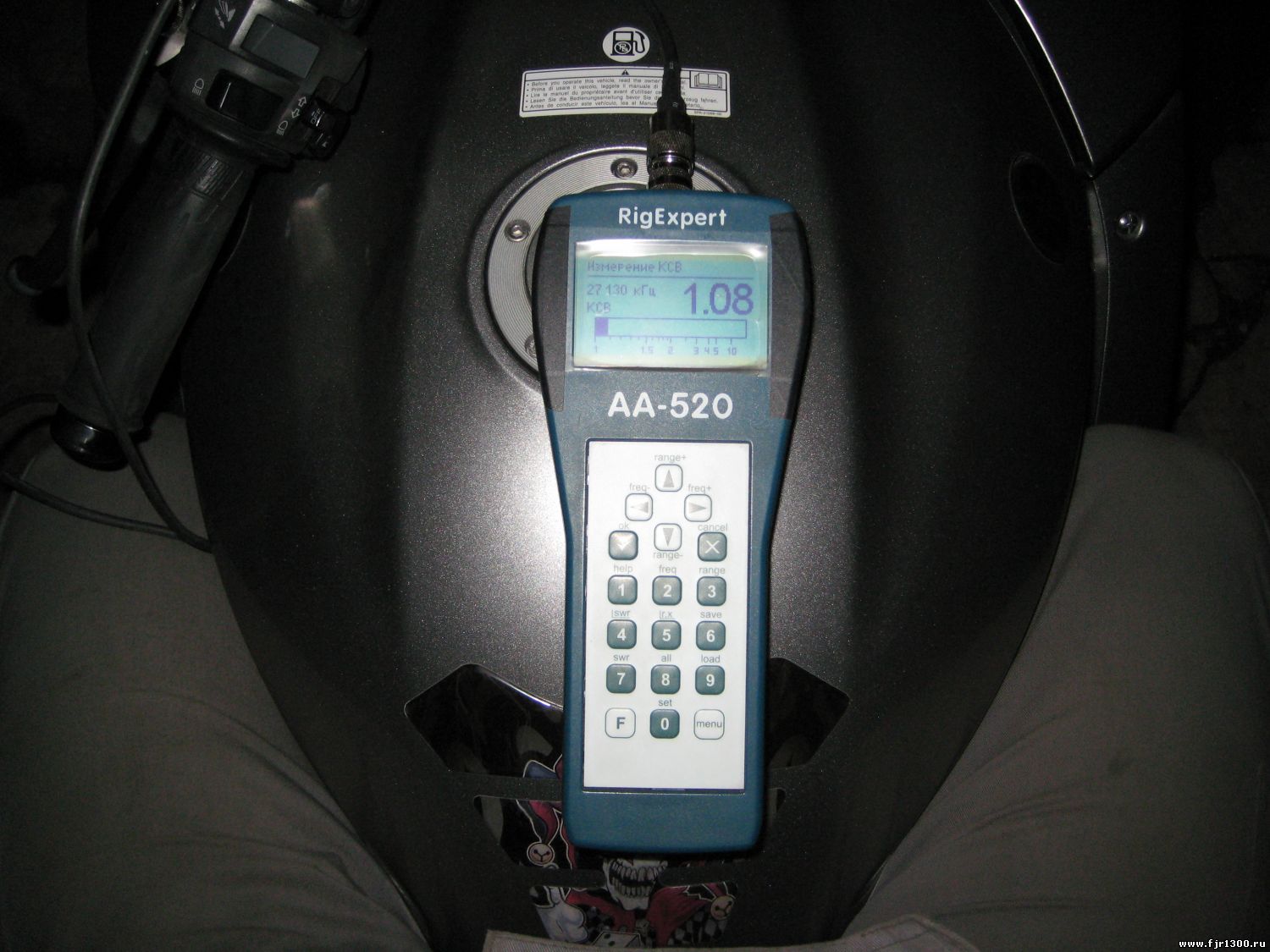

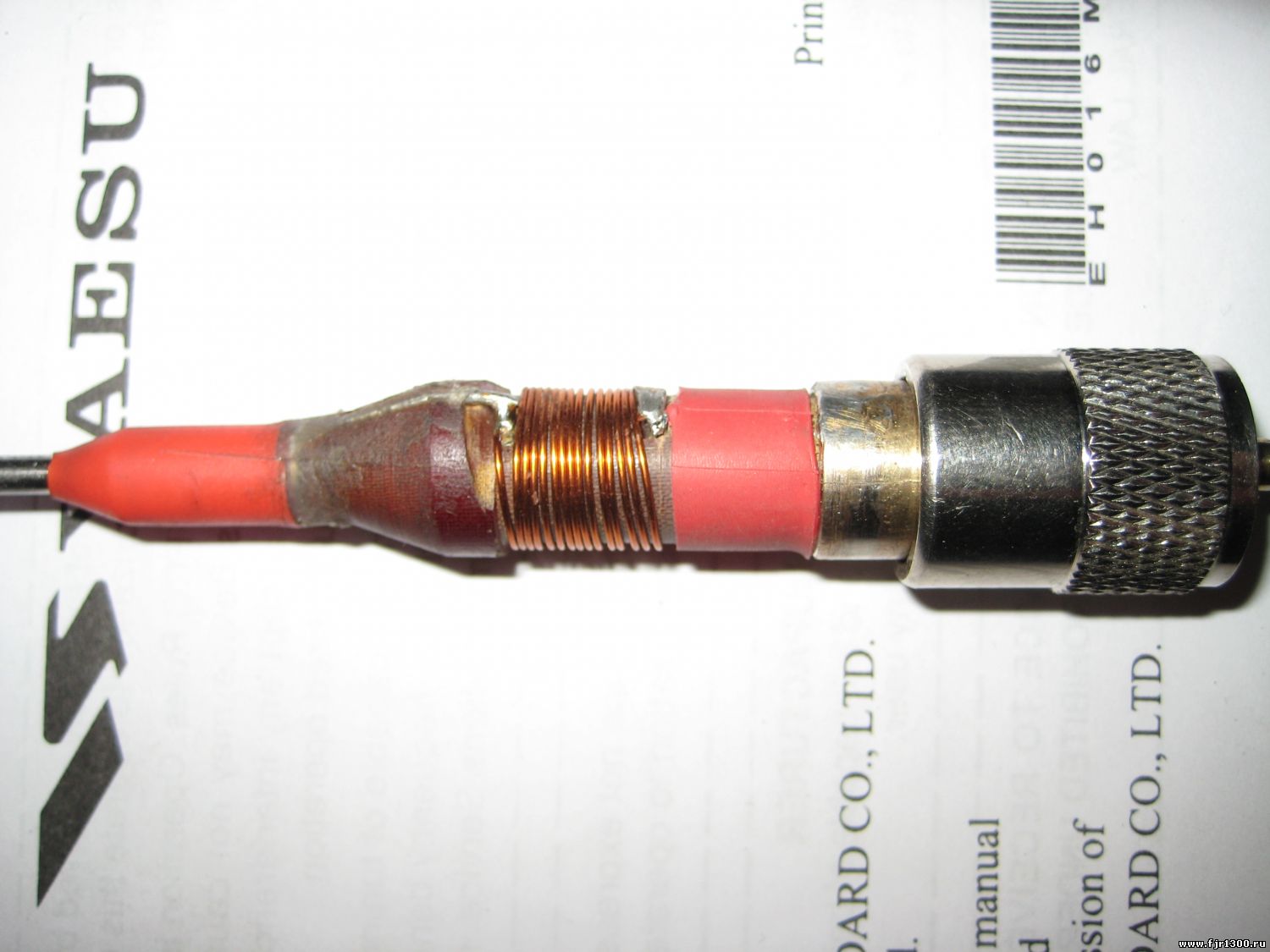

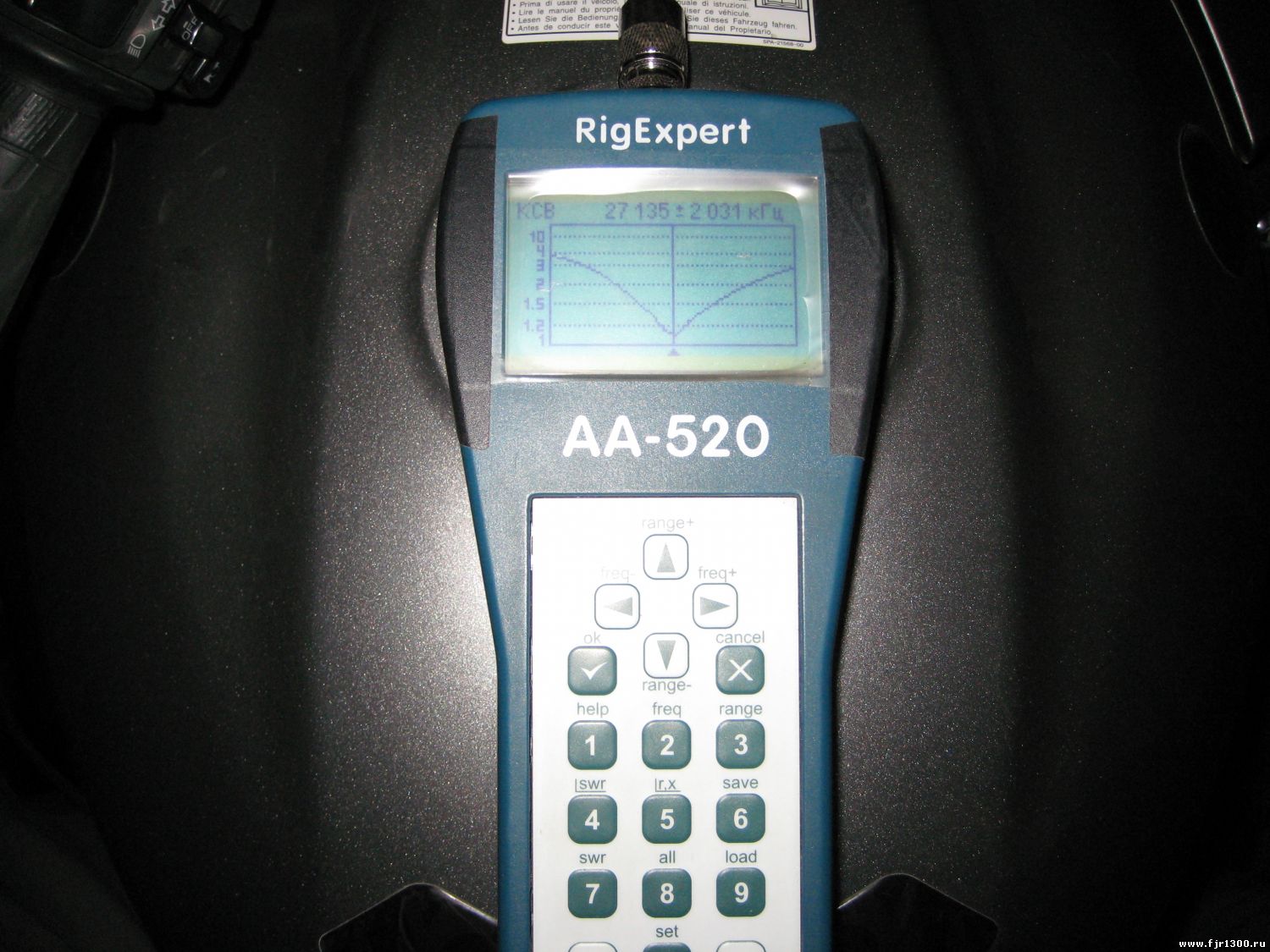

mmx133, Конечно вид твоей конструкции угрожающий!Но вид не главное,главное как работает и удобство пользования.Думаю энкодер будет очень не удобно,надо крутить,нажимать и смотреть на экран,часто путаются -громкость,каналы,шумодав, а кнопки как на моём пульте нажимаются на ощупь,покатаешься поймёшь.Станцию дорабатывал полностью(все пункты по Бобру).Вот конструкция самодельной антенны,из полотна от АТ-1500.Замеры КСВ в полосе,и  на 27.135 мГц,с водителем,пассажиром,без никого.15 витков провода ПЭВ 0.5 на каркасе диам. 10.5 мм,окончательная настройка разжатием витков,разжатые витки фиксируются тонким стоем термоклея,красная насадка тоже на термоклее,она для плавного перехода с полотна на катушку.Толщина термоусадки на катушке сильно влияет на онную.
Прикрепления: 4641573.jpg(161.0 Kb) · 1065219.jpg(98.3 Kb) · 9858171.jpg(167.1 Kb) · 2773218.jpg(139.7 Kb) · 3583494.jpg(130.8 Kb)

электроникДата: Четверг, 26.02.2015, 12:29 | Сообщение # 39
Генералиссимус
Группа: Модераторы
Сообщений: 2501
Награды: 25
Статус: Offline

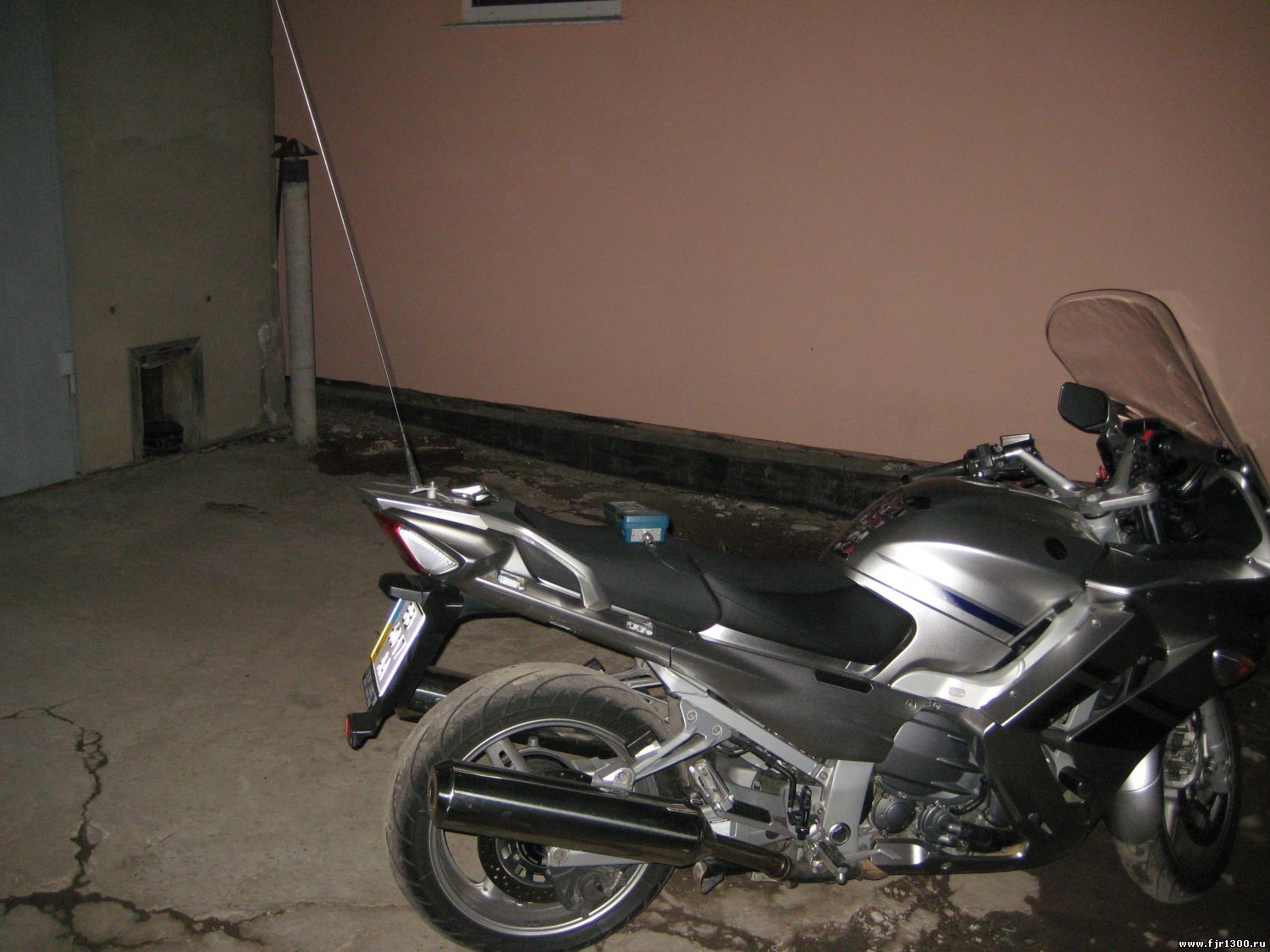

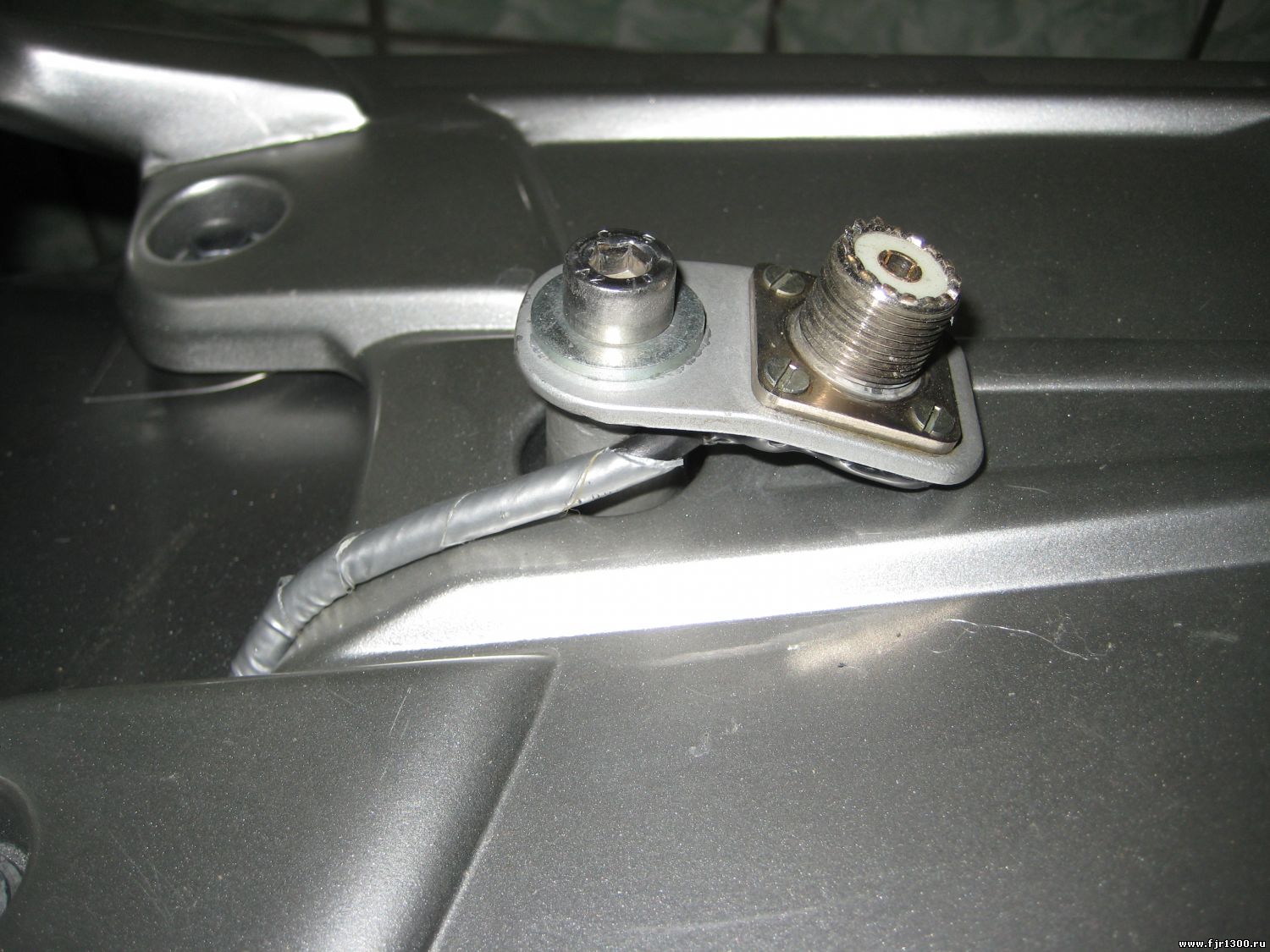

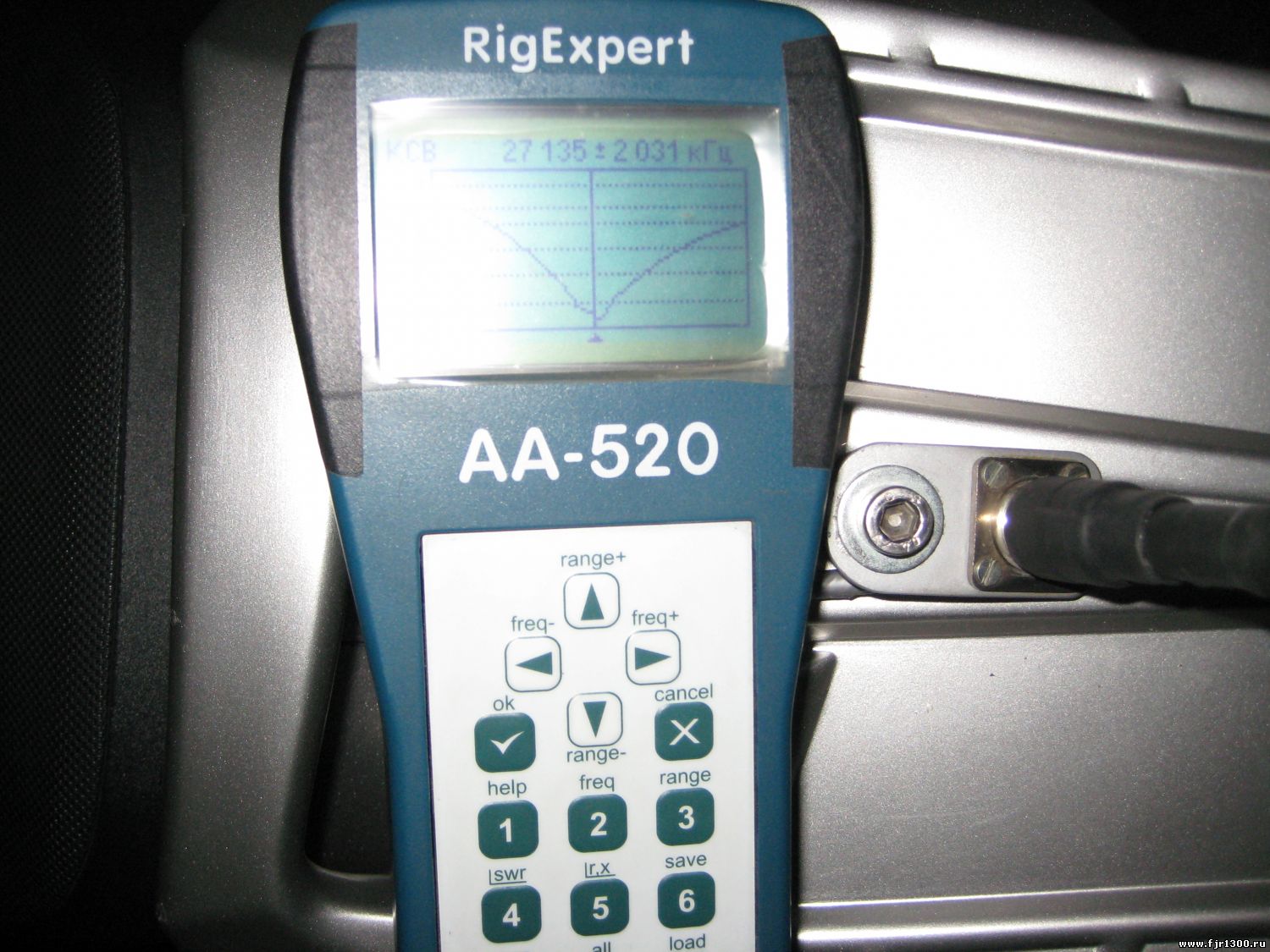

Не влезли фото.Полоса антенны по уровню КСВ-2, 2 мГц.
Прикрепления: 6374965.jpg(142.6 Kb) · 8053091.jpg(174.0 Kb) · 2101127.jpg(143.7 Kb) · 0821420.jpg(166.6 Kb)

mmx133Дата: Четверг, 26.02.2015, 12:58 | Сообщение # 40
Лейтенант
Группа: Проверенные
Сообщений: 53
Награды: 1
Статус: Offline
электроник, ну вид не такой уж и страшный, закончу запилю нормальные фото smile К сожалению сделать герметичные кнопки кроме как тумблерами с колпачками не придумал как, но в целом тумблер не так и плох - нажатие ощутимое, расстояние между ними большое для пальцев в перчатке.
В любому случае эксплуатация покажет.

За антенну спасибо, если у меня хватит запала сделаю такую.

электроникДата: Четверг, 26.02.2015, 13:00 | Сообщение # 41
Генералиссимус
Группа: Модераторы
Сообщений: 2501
Награды: 25
Статус: Offline
mmx133, Тумблеры нормально,энкодер замучает,проверено.Первый год катался без пульта,на родном энкодере.

EгорДата: Среда, 11.03.2015, 19:14 | Сообщение # 42
Генерал-майор
Группа: Проверенные
Сообщений: 268
Награды: 1
Статус: Offline

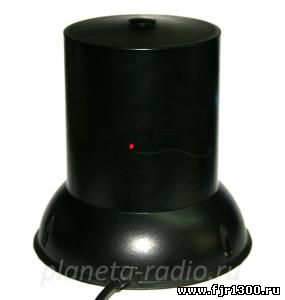

Ром что думаешь про это? По моему алхимия
Прикрепления: 4620499.jpg(6.6 Kb)


Сообщение отредактировал Eгор - Среда, 11.03.2015, 19:19

EгорДата: Среда, 11.03.2015, 19:21 | Сообщение # 43
Генерал-майор
Группа: Проверенные
Сообщений: 268
Награды: 1
Статус: Offline
Антенна Мурена де Люкс 27 МГц

электроникДата: Среда, 11.03.2015, 19:42 | Сообщение # 44
Генералиссимус
Группа: Модераторы
Сообщений: 2501
Награды: 25
Статус: Offline
Eгор, По ходу развод лохов.Сам делал спиральные антенны на портативные радиостанции,их же ставил на самодельные радио-охранные устройства (1992г.),при грамотном изготовлении-настройке нормально работают,но до нормальных(длинных) антенн, им как до Киева рачки.

EгорДата: Среда, 11.03.2015, 19:58 | Сообщение # 45
Генерал-майор
Группа: Проверенные
Сообщений: 268
Награды: 1
Статус: Offline
Тки они говорят что это узенькие антенны 13, 14, 15, 16, 17 каналы,то есть на один грубо говоря канал,но меня больше интересует коэфицент усиления этой антенны,то есть ее рабочию дистанцию?
