Электрика - подключение дополнительных устройств.
|
|
| RomeoBGR | Дата: Пятница, 17.12.2021, 19:07 | Сообщение # 31 |
|
Полковник
Группа: Проверенные
Сообщений: 233
Статус: Offline

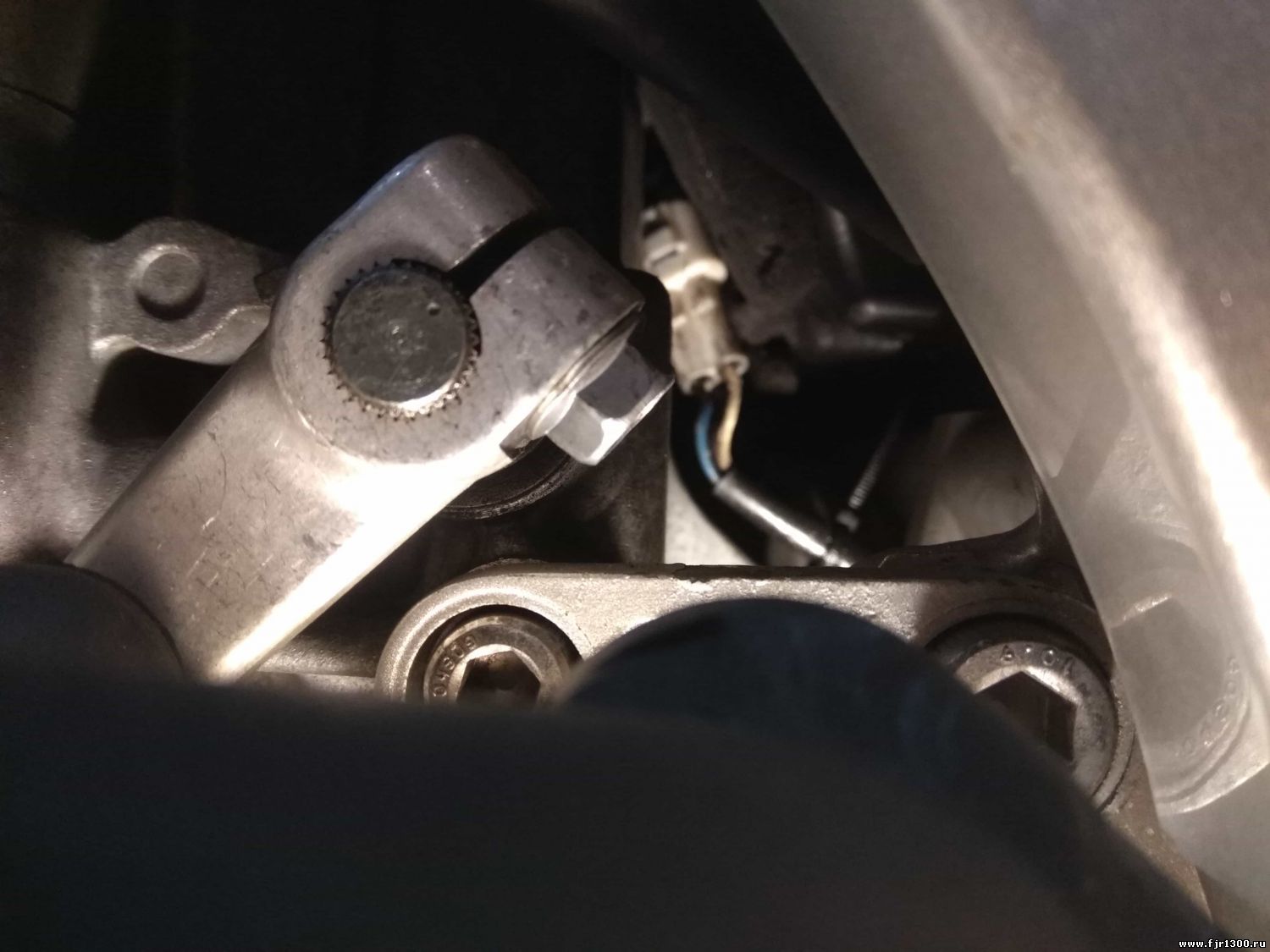

| Блин, кроме вот этого разъема на три провода(чёрный,сине-белый и серый или белый) ничего разглядеть не смог. И то там не заглушка, а именно разъем.
|
| |
| |
| RomeoBGR | Дата: Вторник, 21.12.2021, 13:04 | Сообщение # 32 |
|
Полковник
Группа: Проверенные
Сообщений: 233
Статус: Offline
| электроник, глянь пжл. Вот эта инстра с сайта Хайтеч. Мой индикатор сделан Китайцами как я понял по их подобию. Получается у меня подключение аналогичное должно быть?
http://www.healtech.ru/docs....005.pdf
|
| |
| |
| электроник | Дата: Вторник, 21.12.2021, 15:14 | Сообщение # 33 |
 Генералиссимус
Группа: Модераторы
Сообщений: 2707
Статус: Offline
| RomeoBGR, Разъем тот что надо, значит есть датчик скорости.Ссылка не Але.
|
| |
| |
| RomeoBGR | Дата: Вторник, 21.12.2021, 15:23 | Сообщение # 34 |
|
Полковник
Группа: Проверенные
Сообщений: 233
Статус: Offline
| Цитата электроник (  ) Ссылка не Але.
Блин, а прямую ссыль чет не могу вставить. Видимо ПДФ-ку скачал, по этому и ссылка под нее открывается.
Во, а если вот так. Глянь в списке инструкция установка на мотоцикл - GPX-Y01__Yamaha_FJR1300__2001-2005
http://www.healtech.ru/gipro-x-type-indikator-peredachi?start=2
https://u.to/1kjYGw
Сообщение отредактировал RomeoBGR - Вторник, 21.12.2021, 18:30 |
| |
| |
| электроник | Дата: Вторник, 21.12.2021, 18:56 | Сообщение # 35 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 2707
Статус: Offline
| RomeoBGR, Год какой?
|
| |
| |
| RomeoBGR | Дата: Вторник, 21.12.2021, 19:33 | Сообщение # 36 |
|
Полковник
Группа: Проверенные
Сообщений: 233
Статус: Offline
| 2003 с ABS
|
| |
| |
| RomeoBGR | Дата: Вторник, 21.12.2021, 19:43 | Сообщение # 37 |
|
Полковник
Группа: Проверенные
Сообщений: 233
Статус: Offline
| Там получается инструкция по установке идентична на 01-05 год. А с 06 года, если не ошибаюсь, уже штатно кажет какая передача.
|
| |
| |
| электроник | Дата: Вторник, 21.12.2021, 19:43 | Сообщение # 38 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 2707
Статус: Offline
| Почитал ,пишут на ДПКВ подключать можно.
|
| |
| |
| RomeoBGR | Дата: Вторник, 21.12.2021, 19:52 | Сообщение # 39 |
|
Полковник
Группа: Проверенные
Сообщений: 233
Статус: Offline

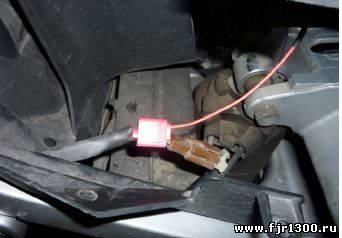

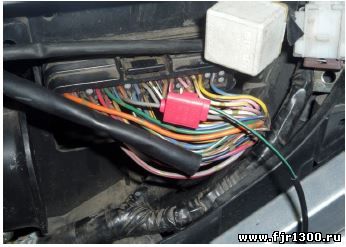

| Ну да, там они в инстре пишут сигнал тахометра брать с 30-го пина блока ЭБУ, провод серого цвета. Это как раз и есть наверное дпкв, про который ты мне писал выше? А второй провод, как я понял, +12 В при включении зажигания. Они его с разъёма педали тормоза снимают.
Сообщение отредактировал RomeoBGR - Вторник, 21.12.2021, 19:54 |
| |
| |
| электроник | Дата: Вторник, 21.12.2021, 19:57 | Сообщение # 40 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 2707
Статус: Offline
| Вроде все так.
|
| |
| |
| RomeoBGR | Дата: Вторник, 21.12.2021, 20:12 | Сообщение # 41 |
|
Полковник
Группа: Проверенные
Сообщений: 233
Статус: Offline
| Спасибо за подтверждение.
В выходные, с рыбалки приеду, мож попробую подключить.
|
| |
| |
| RomeoBGR | Дата: Вторник, 21.12.2021, 21:00 | Сообщение # 42 |
|
Полковник
Группа: Проверенные
Сообщений: 233
Статус: Offline
| Так, а добраться до этого разъема датчика скорости я смогу лишь только сверху? Я имею ввиду, обязательно снимать аэрбокс?
|
| |
| |
| электроник | Дата: Вторник, 21.12.2021, 22:03 | Сообщение # 43 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 2707
Статус: Offline
| Посмотри схему ,сигнальный провод с ДС на Эбу двигателя идёт.У меня под рукой схемы нет.
|
| |
| |
| RomeoBGR | Дата: Среда, 22.12.2021, 07:51 | Сообщение # 44 |
|
Полковник
Группа: Проверенные
Сообщений: 233
Статус: Offline
| Да не, мне надо именно к этому 3-х контактному разъему добраться, который лежит на оси маятника. Чтобы в разрыв него подключить этот индикатор передач. На индикаторе такие же разъемы, чтобы меньше делать не штатных врезок в проводку. Вот и думаю, смогу я дотянуться к примеру сбоку до этого разъема, или только сверху? Чет не хочется разбирать. Хотя один хрен придется лезть к серому проводу(пин30) на ЭБУ.
|
| |
| |
| RomeoBGR | Дата: Среда, 22.12.2021, 07:57 | Сообщение # 45 |
|
Полковник
Группа: Проверенные
Сообщений: 233
Статус: Offline
| Там всего-то требуется 3 точки подключения.
1. В разрыв рзъемов датчика скорости.
2. Считывание оборотов с ДПКВ.
3. Питание, т.е. +12В при включении зажигания.

Сообщение отредактировал RomeoBGR - Среда, 22.12.2021, 07:57 |
| |
| |
