Электрика - подключение дополнительных устройств.
|
|
| электроник | Дата: Среда, 22.12.2021, 08:04 | Сообщение # 46 |
 Генералиссимус
Группа: Модераторы
Сообщений: 2707
Статус: Offline
| Ни в коем случае не используй эти красные врезки,нет площади контакта и не герметичные,сгниет все точно .Разжгутуй провода между разъёмами индикатора,там паралельное подключение,т. е. Разъем ДС тебе не нужен,+ и - возьмёшь с другого места,сигнал с мозгов,разъемы не нужны.
|
| |
| |
| RomeoBGR | Дата: Среда, 22.12.2021, 08:17 | Сообщение # 47 |
|
Полковник
Группа: Проверенные
Сообщений: 233
Статус: Offline
| На счет красных врезок согласен полностью, никогда ими не пользовался, всегда подпаивался и изолировал.
Т.е. ты хочешь сказать мне будет нужен:
1. Питание +12В при вкл.зажигания (к примеру с разъема заднего тормоза)
2. Масса (любая точка на раме)

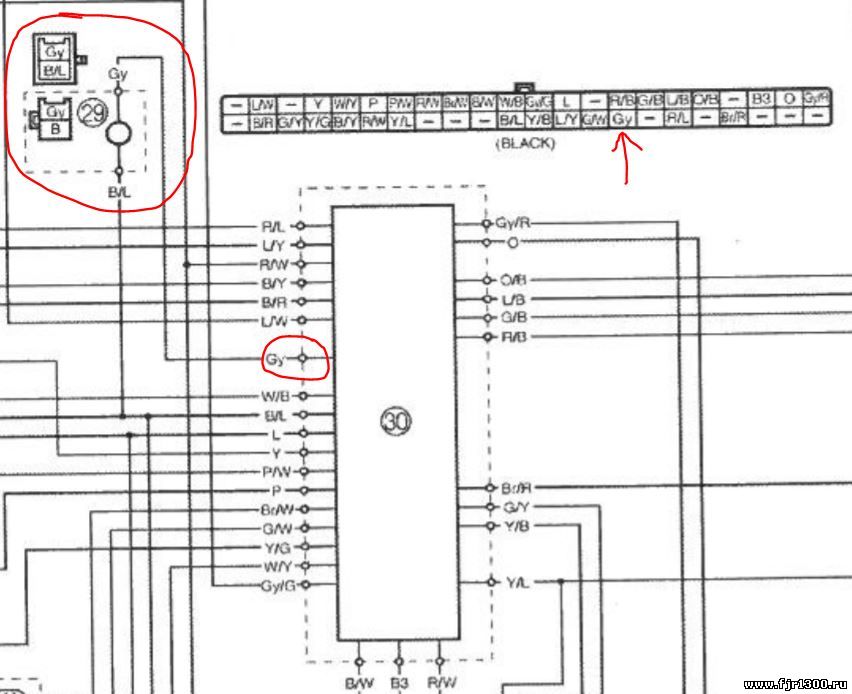

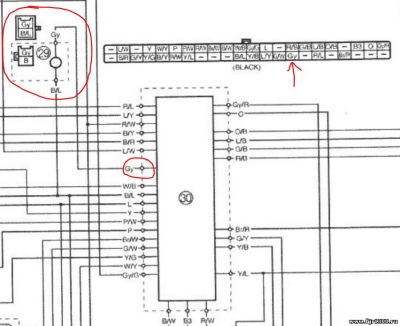

3. Сигнал оборотов ( снимаем с ДПКВ с ЭБУ на фото указал,подтверди)

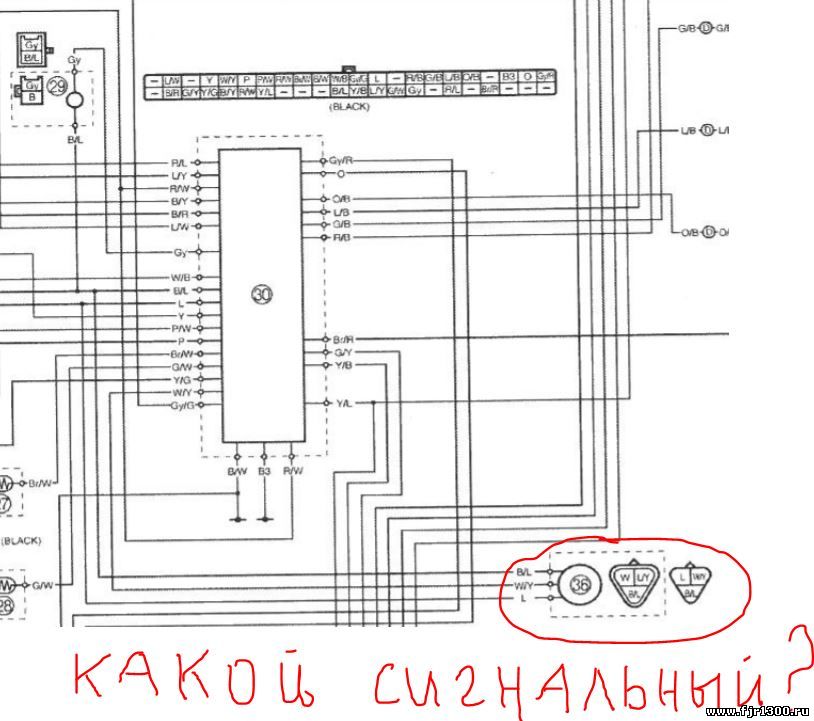

4. Сигнал скорости ( снимаем с ЭБУ, глянь скрины, какой цвет провода?)

|
| |
| |
| RomeoBGR | Дата: Среда, 22.12.2021, 08:21 | Сообщение # 48 |
|
Полковник
Группа: Проверенные
Сообщений: 233
Статус: Offline

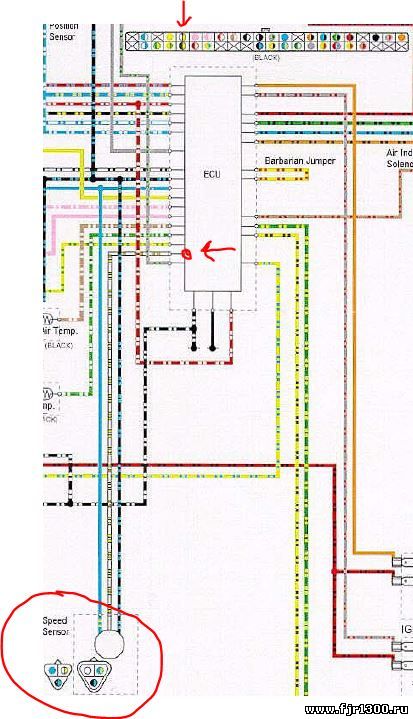

| Вот скрин цветной схемы с Датчиком скорости и ЭБУ. Сигнальный получается бело-желтый?
Сообщение отредактировал RomeoBGR - Среда, 22.12.2021, 08:26 |
| |
| |
| RomeoBGR | Дата: Среда, 22.12.2021, 09:28 | Сообщение # 49 |
|
Полковник
Группа: Проверенные
Сообщений: 233
Статус: Offline

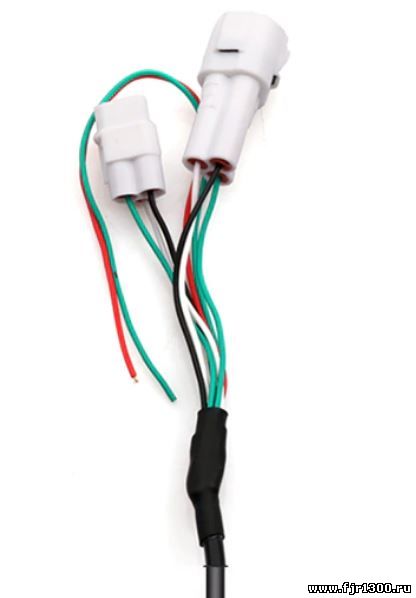

| Не, там получается 5 проводов. 3 которые в разъеме и два отдельных. Вот отдельные это +12 и обороты. А в разъеме сигнал скорости, масса и еще один. Вот он ХЗ за что отвечет, мож какой контрольный для программирования, или сброса настроек.
|
| |
| |
| электроник | Дата: Среда, 22.12.2021, 15:59 | Сообщение # 50 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 2707
Статус: Offline
| По ДПКВ и ДС все верно,серый и бел/желт.Провода в фишках одни и те же,размотай и посмотри,по моему там на индикатор только масса и сигнал берется.
|
| |
| |
| электроник | Дата: Среда, 22.12.2021, 15:59 | Сообщение # 51 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 2707
Статус: Offline
| По ДПКВ и ДС все верно,серый и бел/желт.Провода в фишках одни и те же,размотай и посмотри,по моему там на индикатор только масса и сигнал берется.кинешь массу и сигнал с ЭБУ.
|
| |
| |
| RomeoBGR | Дата: Среда, 22.12.2021, 20:19 | Сообщение # 52 |
|
Полковник
Группа: Проверенные
Сообщений: 233
Статус: Offline
| Ага, обмотку вскрою, посмотрю. Спасибо.
|
| |
| |
| электроник | Дата: Среда, 22.12.2021, 20:22 | Сообщение # 53 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 2707
Статус: Offline
| Голубой +5 В питание датчиков,черн/гол масса датчиков,бел/желт. сигнал ДС.
|
| |
| |
| RomeoBGR | Дата: Среда, 22.12.2021, 21:15 | Сообщение # 54 |
|
Полковник
Группа: Проверенные
Сообщений: 233
Статус: Offline
| Значит, по идее, вскрыв эту оплетку на индикаторе, я должен увидеть, что один из проводов просто как перемычка. И при подключении в разрыв датчика скорости он тупо для соединения контактов датчика, а не для работы самого индикатора. Лан, чё гадать, вскрытие покажет.
|
| |
| |
| электроник | Дата: Среда, 22.12.2021, 22:06 | Сообщение # 55 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 2707
Статус: Offline
| Все провода как перемычки,но к черн/гол и бел/желт провода от индикатора,отрезать их, и присоединить около ЭБУ.
|
| |
| |
| RomeoBGR | Дата: Четверг, 23.12.2021, 20:05 | Сообщение # 56 |
|
Полковник
Группа: Проверенные
Сообщений: 233
Статус: Offline
| электроник, Роман, если не ошибаюсь, тёзка.

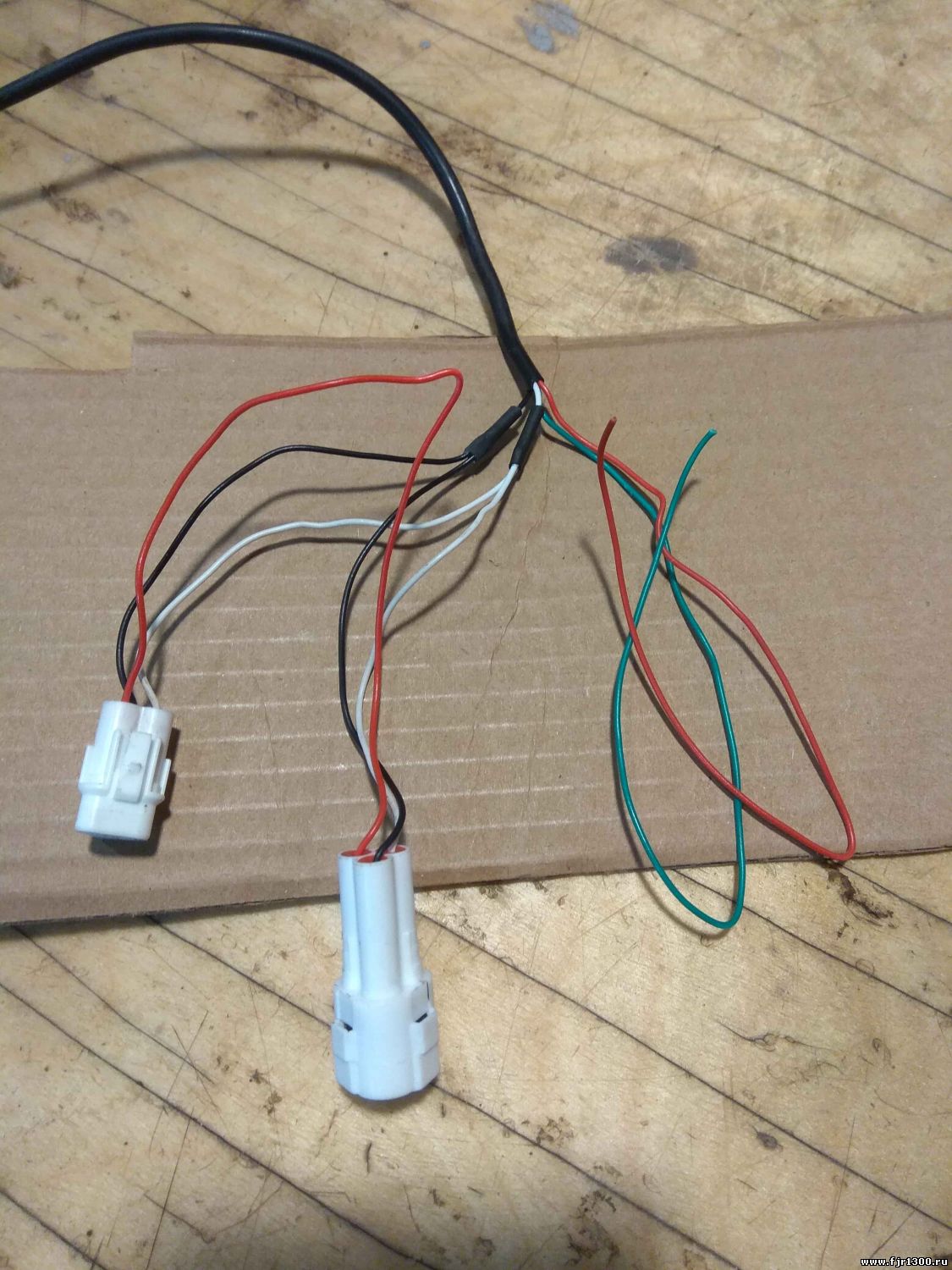

Разжгутовал, точно к самому индикатору идут два провода от разъемов, третий тупо для соединения разъемов датчика. Вроде всё понятно, отрезаю разъемы.
1. Отдельный красный- +12В при включении зажигания, с разъёма заднего тормоза, или мож тоже откуда с ЭБУ взять?
2. Отдельный зелёный- сигнал оборотов, с ЭБУ серый провод.
3. С отрезанного разъёма белый- сигнал ДС, с ЭБУ бело/жёлтый.
4. С отрезанного разъёма черный- масса, на раму, или тоже с ЭБУ откуда, чтоб все точки подключения в одном месте были.
Сообщение отредактировал RomeoBGR - Четверг, 23.12.2021, 20:06 |
| |
| |
| электроник | Дата: Четверг, 23.12.2021, 21:23 | Сообщение # 57 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 2707
Статус: Offline
| На Эбу масса сигнальная черн/гол ,+заж по моему кр/бел,проверить контрольной с лампочкой ,при отсоединенном ЭБУ. .
|
| |
| |
| RomeoBGR | Дата: Четверг, 23.12.2021, 21:36 | Сообщение # 58 |
|
Полковник
Группа: Проверенные
Сообщений: 233
Статус: Offline
| Понял, спасибо. Не дождусь я выходных, завтра поеду попробую. О результатах отпишусь.
|
| |
| |
| RomeoBGR | Дата: Пятница, 24.12.2021, 21:59 | Сообщение # 59 |
|
Полковник
Группа: Проверенные
Сообщений: 233
Статус: Offline

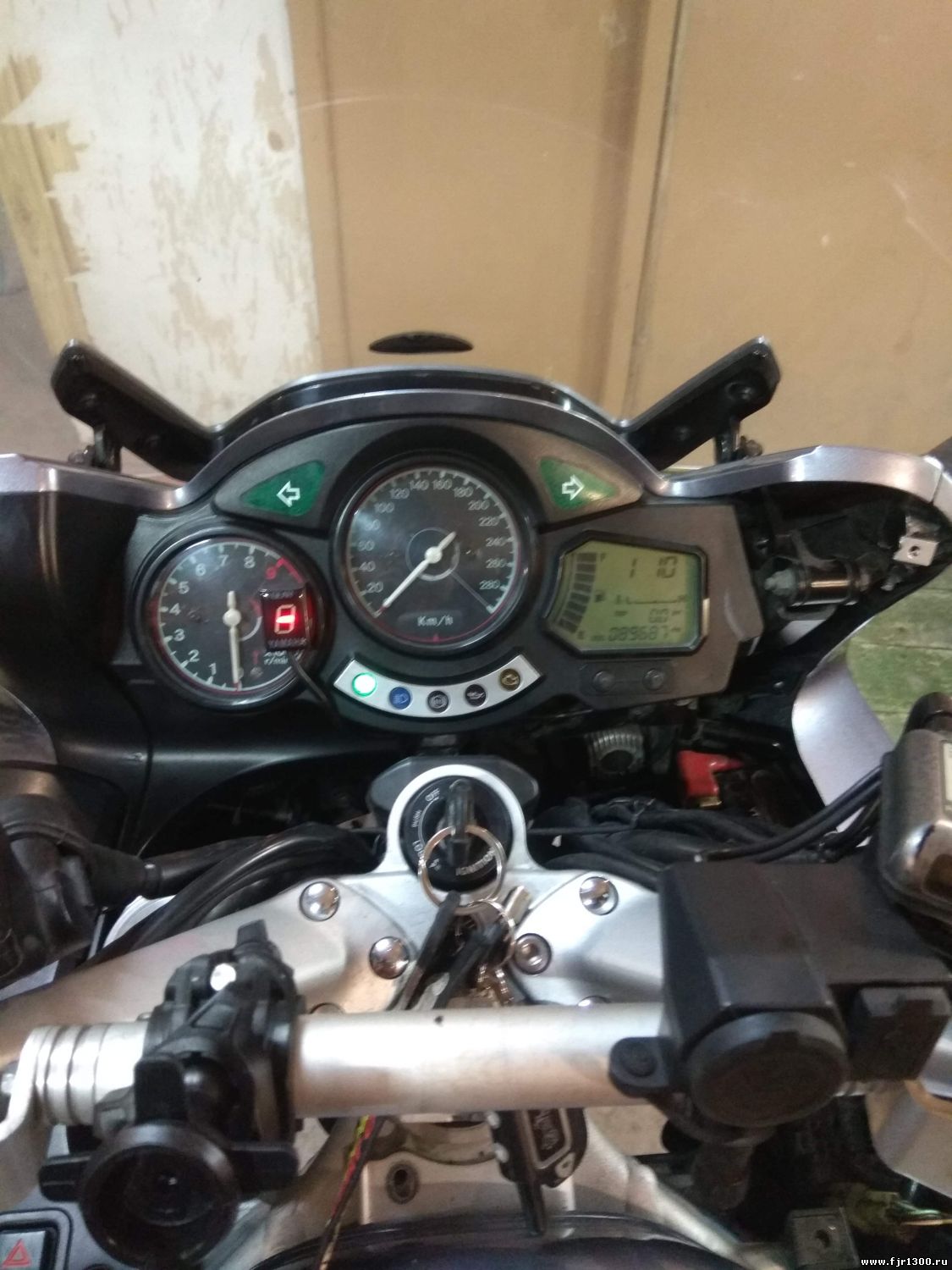

| электроник, Ромыч, спасибо за помощь, всё получилось. Все точки подключения в одном месте, на разъёме ЭБУ. Провода соответствуют написанному выше. Проверил, всё работает. Обучил, включенную передачу показывает верно. До этого стоял на Фазере 600, там 6 передач, боялся не получится обучить, а нет, всё норм.
|
| |
| |
| RomeoBGR | Дата: Четверг, 30.12.2021, 20:01 | Сообщение # 60 |
|
Полковник
Группа: Проверенные
Сообщений: 233
Статус: Offline
| Ребяты, помогайте.
Имеем двух-режимные светодиодные фары доп.света, трёх-выводную кнопку. Накидайте пжл схему подключения через реле. Чёт никак не соображу. Как я понимаю, в этом случае надо именно два отдельных 4-конт. реле, одним не обойтись? Т.е. управляющий ввод на кнопку, к примеру после зажигания и на два оставшихся вывода с кнопки своё реле. И предохранитель один ставить? От силового питания реле как можно ближе к точке подключения? К примеру ближе к аккумулятору.
|
| |
| |
